Giới Thiệu Sơ Đồ Pinout DME M9.2 / MEV9 – BMW N62

Nếu bạn đang tìm kiếm sơ đồ pinout DME Bosch M9.2 / MEV9 dành cho động cơ BMW N62, bài viết này sẽ cung cấp thông tin chi tiết và chính xác nhất. DME (Digital Motor Electronics) là bộ điều khiển động cơ quan trọng, giúp kiểm soát hệ thống phun xăng, đánh lửa và nhiều chức năng khác trên xe BMW.

Sơ đồ pinout giúp kỹ thuật viên, thợ sửa chữa hoặc người đam mê DIY dễ dàng kiểm tra, chẩn đoán và sửa chữa các lỗi liên quan đến hệ thống điều khiển động cơ.

Link sản phẩm: ECU BOSCH ME9.2 (EK928) – BMW 745i (N62)

Tại Sao Cần Sơ Đồ Pinout DME Bosch M9.2 / MEV9?

Chẩn đoán lỗi động cơ: Giúp xác định chính xác vị trí các chân kết nối, từ đó kiểm tra tín hiệu cảm biến, cầu chì, relay.
Sửa chữa, thay thế: Khi gặp sự cố về điện, sơ đồ pinout giúp nhanh chóng tìm ra nguyên nhân.
Nâng cấp, tinh chỉnh ECU: Hỗ trợ trong việc đấu dây phụ trợ hoặc kết nối với thiết bị chuyên dụng.

Thông Tin Chi Tiết Sơ Đồ Pinout DME Bosch M9.2 / MEV9 – BMW N62

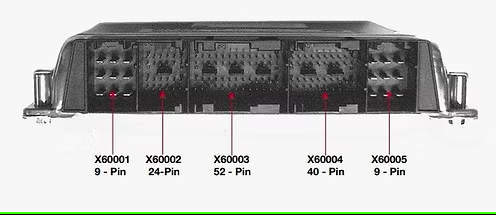

1. Tổng quan giắc cắm điều khiển động cơ (DME) – Sơ Đồ Pinout DME Bosch M9.2

Số giắc	Chân/Màu sắc	Mô tả
X60001	40 chân, màu đen	Giắc cắm chính 1 – Điều khiển động cơ (DME)
X60002	9 chân, màu đen	Giắc cắm chính 2 – Điều khiển động cơ (DME)
X60003	24 chân, màu đen	Giắc cắm chính 3 – Điều khiển động cơ (DME)
X60004	52 chân, màu đen	Giắc cắm chính 4 – Điều khiển động cơ (DME)
X60005	9 chân, màu đen	Giắc cắm chính 5 – Điều khiển động cơ (DME)

Bảng phân bổ chân giắc X60001 (40 chân, đen) – Sơ Đồ Pinout DME Bosch M9.2

Chân	Loại	Mô tả/Tín hiệu	Kết nối/Ghi chú đo lường
1	—	Không sử dụng	—
2	—	Không sử dụng	—
3	A/E	Tín hiệu TXD	Mô-đun cấp nguồn tích hợp (IVM)
4	M	Mass (GND) DME	Mô-đun cấp nguồn tích hợp (IVM)
5	—	Không sử dụng	—
6	M	Mass (GND) DME	Mô-đun cấp nguồn tích hợp (IVM)
7	E	Nguồn cấp chân 30	Mô-đun cấp nguồn tích hợp (IVM)
8	E	Nguồn cấp chân 87	Mô-đun cấp nguồn tích hợp (IVM)
9	—	Không sử dụng	—

Bảng phân bổ chân giắc X60002 (26 chân, đen) – Sơ Đồ Pinout DME Bosch M9.2

Chân	Loại	Mô tả/Tín hiệu	Kết nối/Ghi chú đo lường
1	A	Tín hiệu sấy nóng cảm biến oxy	Cảm biến oxy trước bộ trung hòa (Bank 1)
2	A	Tín hiệu sấy nóng cảm biến oxy	Cảm biến oxy trước bộ trung hòa (Bank 2)
3-5	—	Không sử dụng	—
6	A	Tín hiệu sấy nóng cảm biến oxy	Cảm biến oxy sau bộ trung hòa (Bank 1)
7	E	Mass (GND) cảm biến oxy trước bộ trung hòa	Bank 1
8	E	Mass (GND) cảm biến oxy sau bộ trung hòa (Bank 2)	Bank 2
9	E	Mass (GND) cảm biến oxy trước bộ trung hòa (Bank 2)	Bank 2
10	E	Mass (GND) cảm biến oxy sau bộ trung hòa (Bank 1)	Bank 1
11	—	Không sử dụng	—
12	A	Tín hiệu sấy nóng cảm biến oxy	Cảm biến oxy sau bộ trung hòa (Bank 2)
13	E	Tín hiệu cảm biến oxy	Cảm biến oxy trước bộ trung hòa (Bank 1)
14	E	Tín hiệu cảm biến oxy	Cảm biến oxy sau bộ trung hòa (Bank 1)
15	E	Tín hiệu cảm biến oxy	Cảm biến oxy sau bộ trung hòa (Bank 2)
16	E	Tín hiệu cảm biến oxy	Cảm biến oxy trước bộ trung hòa (Bank 2)
17-18	—	Không sử dụng	—
19-22	E	Tín hiệu cảm biến oxy	Cảm biến oxy trước/sau bộ trung hòa (Bank 1 & 2)
23	E	Nguồn cấp chân 87	Mô-đun cấp nguồn tích hợp (IVM)
24	—	Không sử dụng	—

Bảng phân bổ chân giắc X60003 (52 chân, đen) – Sơ Đồ Pinout DME Bosch M9.2

Chân (Pin)	Loại tín hiệu (Type)	Tín hiệu / Mô tả	Chức năng / Thiết bị liên quan
1	E	Tín hiệu từ cảm biến lưu lượng khí nạp HFM	Cảm biến lưu lượng khí (Hot-film air mass meter)
2	E	Tín hiệu từ cảm biến áp suất ống nạp	Cảm biến áp suất ống nạp
3	E	Tín hiệu từ cảm biến lưu lượng khí nạp HFM	Cảm biến lưu lượng khí
4	A	Cấp nguồn 5V	Cảm biến lưu lượng khí nạp HFM
5	–	Không sử dụng
6	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 4
7	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 5
8	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 6
9	A	Tín hiệu điều khiển van VANOS	VANOS (ống nạp) – van điện từ số 2
10	A	Tín hiệu điều khiển van VANOS	VANOS (ống nạp) – van điện từ số 1
11	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 7
12	A	Tín hiệu điều khiển sưởi nhiệt nhiệt độ nước	Bộ điều khiển nhiệt độ dạng bản đồ
13	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 1
14	E	Mass (mát) analog	Nối đất (X6460)
15	–	Không sử dụng
16	E	Tín hiệu cảm biến trục cam (xả)	Cảm biến trục cam xả
17	E	Tín hiệu cảm biến trục cam (xả) 2	Cảm biến trục cam xả số 2
18	A/E	Tín hiệu ECU điều khiển van biến thiên VVT	Bộ điều khiển bánh răng thời gian van biến thiên
19	A/E	Tín hiệu đường truyền BSD	Nối X6038
20	A	Tín hiệu van VANOS	VANOS (xả) – van điện từ số 1
21	A	Tín hiệu điều khiển van thông hơi bình nhiên liệu	Van thông hơi bình nhiên liệu
22	–	Không sử dụng
23	A	Tín hiệu van VANOS	VANOS (xả) – van điện từ số 2
24	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 2
25	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 8
26	A	Tín hiệu điều khiển kim phun	Kim phun xilanh 3
27	E	Tín hiệu cảm biến vị trí trục khuỷu	Cảm biến trục khuỷu
28	E	Tín hiệu nhiệt độ nước làm mát	Cảm biến nhiệt độ nước làm mát động cơ
29	E	Tín hiệu cảm biến trục cam (nạp)	Cảm biến trục cam nạp
30	E	Tín hiệu cảm biến trục cam (nạp) 2	Cảm biến trục cam nạp số 2
31	E	Tín hiệu vị trí bướm ga	Cảm biến vị trí bướm ga điện tử
32	E	Tín hiệu vị trí bướm ga	Cảm biến vị trí bướm ga điện tử
33	E	Tín hiệu cảm biến kích nổ	Cảm biến kích nổ
34	E	Tín hiệu cảm biến kích nổ	Cảm biến kích nổ
35	E	Tín hiệu cảm biến kích nổ 2	Cảm biến kích nổ số 2
36	E	Tín hiệu cảm biến kích nổ 2	Cảm biến kích nổ số 2
37	E	Mass (mát) digital	Nối đất (X6450)
38	A/E	Tín hiệu đường truyền CAN	ECU điều khiển van biến thiên
39	–	Không sử dụng
40	A	Tín hiệu điều khiển van nạp biến thiên	Van điều khiển hệ thống nạp khí riêng biệt
41	A	Tín hiệu điều khiển van nạp biến thiên	Van điều khiển hệ thống nạp khí riêng biệt
42	A	Tín hiệu điều khiển bướm ga điện tử	Bướm ga điện tử
43	A	Tín hiệu điều khiển bướm ga điện tử	Bướm ga điện tử
44	–	Không sử dụng
45	E	Vị trí của hệ thống nạp biến thiên	Cảm biến vị trí hệ thống nạp
46	E	Tín hiệu cảm biến kích nổ	Cảm biến kích nổ
47	E	Tín hiệu cảm biến kích nổ	Cảm biến kích nổ
48	E	Tín hiệu cảm biến kích nổ 2	Cảm biến kích nổ số 2
49	E	Tín hiệu cảm biến kích nổ 2	Cảm biến kích nổ số 2
50	A	Cấp nguồn cho bướm ga điện tử	Bướm ga điện tử
51	A/E	Tín hiệu đường truyền CAN	ECU điều khiển van biến thiên
52	E	Mass (mát) cho bướm ga điện tử	Nối đất bướm ga điện tử

Giắc cắm X60004 – Bảng phân công chân (Pin Assignments) – Sơ Đồ Pinout DME Bosch M9.2

Pin	Loại tín hiệu (Type)	Tín hiệu / Mô tả (Signal Description)	Thiết bị / Kết nối (Connection / Measuring Notes)
1	–	Không sử dụng
2	E	Tín hiệu chẩn đoán – module dò rò rỉ bình xăng (USA)	Diagnostic module for fuel tank leakage
3	A	Tín hiệu bơm khí phụ	Rơ-le bơm khí phụ (Secondary air pump relay)
4	A	Tín hiệu quạt điện	Quạt điện
5	E	Tín hiệu khí phụ hoặc lưu lượng khí (USA)	Secondary air / hot-film air mass meter
6	–	Không sử dụng
7	M	Mass (mát) cảm biến chân ga	Module chân ga
8	E	Tín hiệu cảm biến vị trí chân ga	Module chân ga
9	A	Nguồn cấp cho cảm biến chân ga	Module chân ga
10	A	Tín hiệu kích hoạt rơ-le bơm nhiên liệu	Rơ-le bơm nhiên liệu
11	–	Không sử dụng
12	M	Mass (mát) cảm biến chân ga	Module chân ga
13	E	Tín hiệu cảm biến vị trí chân ga (kênh 2)	Module chân ga
14	A	Nguồn cấp cho cảm biến chân ga (kênh 2)	Module chân ga
15	M	Mass cảm biến khí phụ – lưu lượng khí (USA)	Secondary air – hot-film air-mass meter
16	–	Không sử dụng
17	A	Tín hiệu TD (vòng tua từ ECU động cơ)	Cổng kết nối X243
18	A	Tín hiệu van bướm xả	Van bướm xả (Exhaust flap)
19	E	Tín hiệu quạt hộp điện (E-box)	Quạt làm mát hộp cầu chì điện tử (E-box fan)
20	A	Tín hiệu module chẩn đoán rò rỉ bình nhiên liệu (USA)	Diagnostic module for fuel tank leakage
21	E	Tín hiệu cuộn điện đóng mở két tản nhiệt	Van điện từ két nước (radiator shutter)
22	E	Tín hiệu vận tốc bánh sau phải (đã xử lý)	Hệ thống ổn định điện tử DSC
23	E	Tín hiệu công tắc ly hợp	Công tắc bàn đạp ly hợp
24	E	Tín hiệu đèn phanh	Cổng kết nối X181
25	E	Tín hiệu cảm biến áp suất dầu	Module cấp nguồn tích hợp (IVM)
26	E	Tín hiệu đánh thức – cực 15	Tín hiệu “Wake-up” từ cực 15
27	–	Không sử dụng
28	E	Tín hiệu kiểm tra đèn phanh	Cổng kết nối X1179
29	–	Không sử dụng
30	E	Tín hiệu module chẩn đoán rò rỉ bình nhiên liệu (USA)	Diagnostic module for fuel tank leakage
31	–	Không sử dụng
32	–	Không sử dụng
33	A/E	Tín hiệu từ hệ thống chống trộm điện tử	Car Access System
34	–	Không sử dụng
35	–	Không sử dụng
36	A/E	Tín hiệu CAN PT high (đường dữ liệu tốc độ cao)	Đầu nối mạng CAN
37	A/E	Tín hiệu CAN PT low	Đầu nối mạng CAN
38	E	Tín hiệu nhiệt độ nước làm mát tại két nước (kênh 1)	Cảm biến nhiệt độ két nước
39	E	Tín hiệu nhiệt độ nước làm mát tại két nước (kênh 2)	Cảm biến nhiệt độ két nước
40	E	Tín hiệu khởi động	Car Access System

Giắc cắm X60005 – Bảng phân công chân (Pin Assignments) – Sơ Đồ Pinout DME Bosch M9.2

Pin	Loại tín hiệu (Type)	Tín hiệu / Mô tả (Signal Description)	Thiết bị / Kết nối (Connection / Measuring Notes)
1	A	Tín hiệu đánh lửa – cuộn dây số 3	Cuộn dây đánh lửa (Ignition coil), xi-lanh số 3
2	A	Tín hiệu đánh lửa – cuộn dây số 4	Cuộn dây đánh lửa, xi-lanh số 4
3	A	Tín hiệu đánh lửa – cuộn dây số 1	Cuộn dây đánh lửa, xi-lanh số 1
4	A	Tín hiệu đánh lửa – cuộn dây số 7	Cuộn dây đánh lửa, xi-lanh số 7
5	M	Mass (mát)	Điểm tiếp mass (nối đất) chung cho các cuộn dây
6	A	Tín hiệu đánh lửa – cuộn dây số 8	Cuộn dây đánh lửa, xi-lanh số 8
7	A	Tín hiệu đánh lửa – cuộn dây số 2	Cuộn dây đánh lửa, xi-lanh số 2
8	A	Tín hiệu đánh lửa – cuộn dây số 6	Cuộn dây đánh lửa, xi-lanh số 6
9	A	Tín hiệu đánh lửa – cuộn dây số 5	Cuộn dây đánh lửa, xi-lanh số 5

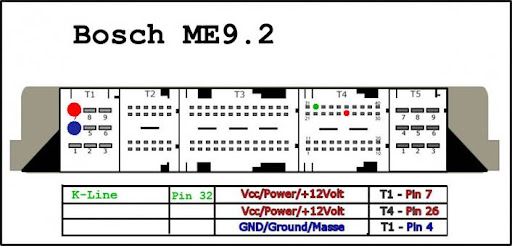

2. Ứng Dụng Thực Tế Trong Sơ Đồ Pinout DME Bosch ME9.2 / MEV9

Kiểm tra nguồn điện: Dùng đồng hồ VOM đo điện áp tại chân 1 và 2 để xác định nguồn cấp có ổn định không.
Kiểm tra cảm biến: Nếu động cơ báo lỗi cảm biến trục cam/khuỷu, kiểm tra điện trở và tín hiệu tại chân 3, 4.
Sửa chữa kim phun: Nếu kim phun không hoạt động, đo tín hiệu điều khiển tại chân 5.

Tải Xuống Sơ Đồ Pinout DME Bosch M9.2 / MEV9 Đầy Đủ

Để nhận file PDF sơ đồ pinout chi tiết, bạn có thể:
✅ Tải miễn phí tại website chuyên về tài liệu kỹ thuật ô tô.
✅ Liên hệ cửa hàng phụ tùng BMW uy tín để được hỗ trợ.
✅ Tham khảo sách hướng dẫn sửa chữa BMW N62 (BMW TIS).

Kết Luận

Sơ đồ pinout DME Bosch M9.2 / MEV9 là tài liệu không thể thiếu khi sửa chữa, chẩn đoán động cơ BMW N62. Hy vọng bài viết này đã cung cấp thông tin hữu ích giúp bạn dễ dàng kiểm tra và khắc phục sự cố.

🔧 Bạn cần hỗ trợ thêm? Comment bên dưới hoặc liên hệ chuyên gia để được giải đáp!
