Sơ Đồ Chân Pinout ECU Bosch MED17.1.1 TC1797

Sơ đồ chân pinout ECU Bosch MED17.1.1 TC1797 được cung cấp qua bài viết bên dưới, giúp kỹ thuật viên dễ dàng đo đạc, kiểm tra tín hiệu, sửa chữa lỗi động cơ. Nội dung phù hợp cho garage, trung tâm sửa xe cao cấp, kỹ thuật điện ô tô và học viên ngành ô tô.

---

🚗 Sơ Đồ Chân Pinout ECU Bosch MED17.1.1 TC1797 – Tra Cứu Chính Xác, Sửa Chữa Hiệu Quả

ECU Bosch MED17.1.1 TC1797 là bộ điều khiển động cơ phổ biến trên nhiều dòng xe châu Âu, đặc biệt là BMW và Volkswagen. Việc nắm rõ sơ đồ chân pinout giúp kỹ thuật viên:

• Kiểm tra nguồn, mass, CAN bus

• Xác định lỗi cảm biến, kim phun, bướm ga, turbo

• Lập trình, sao lưu dữ liệu ECU an toàn

• Tiết kiệm thời gian sửa chữa, tránh rủi ro chập cháy

---

🔧 ECU Bosch MED17.1.1 TC1797 là gì?

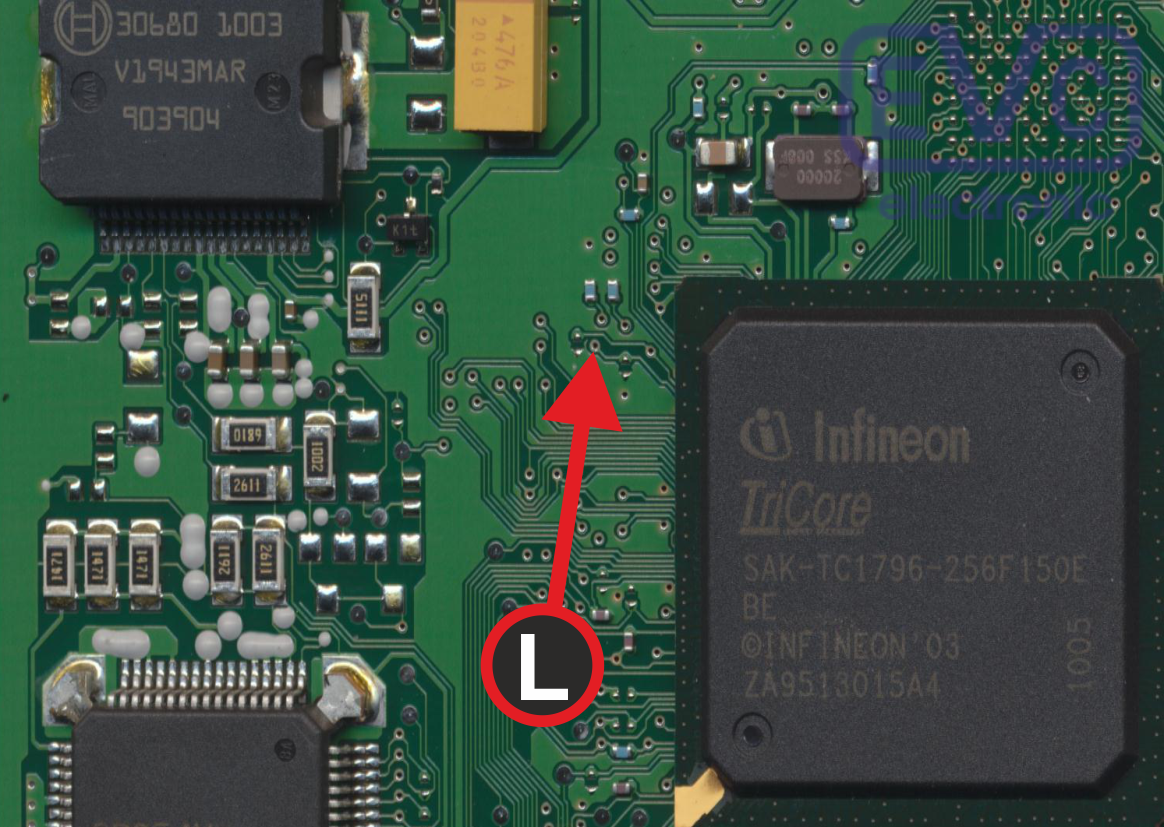

MED17.1.1 là dòng ECU động cơ xăng phun trực tiếp, sử dụng vi xử lý Infineon TC1797, thường được tích hợp các chức năng:

• Điều khiển phun xăng, đánh lửa, turbo

• Quản lý khí thải, hệ thống OBD

• Giao tiếp CAN với hộp số, ABS, BCM

Việc truy cập đúng sơ đồ chân pinout ECU MED17.1.1 TC1797 là nền tảng cho mọi hoạt động sửa chữa chuyên sâu.

---

Sơ đồ chân pinout ECU Bosch MED17.1.1 TC1797

Dưới đây là các chân quan trọng khi test bàn (bench test):

Dành Cho Audi

Chân	Tên tín hiệu	Chức năng	Ghi chú
T91 – Pin 5, Pin 50	+12V	Nguồn dương 12V phụ	Cấp Nguồn ECU
T91 – Pin 1	GND	Mass/âm nguồn	Liên kết mass ECU & nguồn
T91 – Pin 79	CAN-H	Giao tiếp CAN High	Kết nối với interface
T91 – Pin 80	CAN-L	Giao tiếp CAN Low	Kết nối với interface
T105 – Pin 36, Pin 18	GPT	GPT Mode	Dùng cho một số phương pháp đọc/ghi Tricore

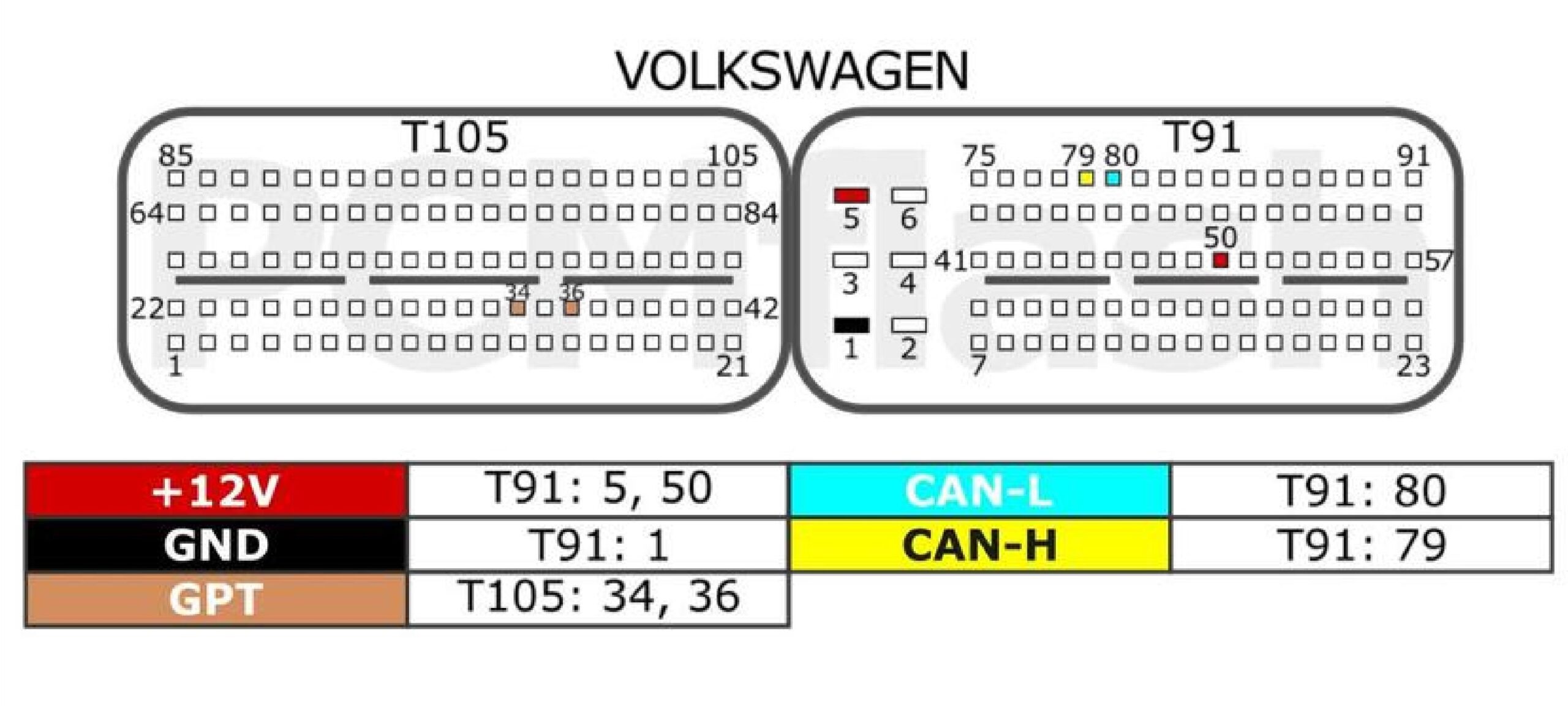

Dành cho VW

Chân	Tên tín hiệu	Chức năng	Ghi chú
T91 – Pin 5, Pin 50	+12V	Nguồn dương 12V phụ	Cấp Nguồn ECU
T91 – Pin 1	GND	Mass/âm nguồn	Liên kết mass ECU & nguồn
T91 – Pin 79	CAN-H	Giao tiếp CAN High	Kết nối với interface
T91 – Pin 80	CAN-L	Giao tiếp CAN Low	Kết nối với interface
T105 – Pin 36, Pin 34	GPT	GPT Mode	Dùng cho một số phương pháp đọc/ghi Tricore

---

📌 Ứng dụng thực tế của sơ đồ chân pinout ECU Bosch MED17.1.1

Sơ đồ chân pinout giúp:

• Đo kiểm nguồn 12V, 5V reference, mass

• Kiểm tra tín hiệu cảm biến trục khuỷu, trục cam, MAP, MAF

• Xác định đường điều khiển kim phun, cuộn đánh lửa

• Kết nối thiết bị đọc/ghi ECU (bench, boot mode)

---

⚠️ Bảng dấu hiệu cần kiểm tra sơ đồ chân pinout ECU Bosch MED17.1.1

---

📋 Danh sách các dòng xe sử dụng sơ đồ chân pinout ECU Bosch MED17.1.1 TC1797

ECU MED17.1.1 TC1797 thường xuất hiện trên các dòng xe:

🔹 Audi (trong hệ VW/Audi/Seat/Skoda)

• Audi S7 4.0 V8 TFSI Quattro (2015) — Petrol

• Audi RS3 Sportback 2.5 TFSI Quattro (2016) — Petrol

• Audi RS5 Cabriolet 4.2 FSI Quattro (2012) — Petrol

• Audi RS6 Avant Performance 4.0 V8 TFSI (2015) — Petrol

• Audi RS7 Performance 4.0 V8 TFSI (2015) — Petrol

• Audi Q3 RS 2.5 TFSI Quattro (2016) — Petrol

• Audi A8 2.0 TFSI Hybrid (2012) — Petrol

• Audi A6 / S6 / S8 các đời có MED17.1.1 TC1797 ECU (tham khảo từ list Alientech)

🔹 Bentley (thuộc VW/Audi Group)

• Bentley Flying Spur 4.0 V8 TwinTurbo (2014–2016) — Petrol

• Bentley Continental GTC 4.0 V8 S TwinTurbo (2014) — Petrol

🔹 Volkswagen (một số biến thể cao cấp)

• VW Touareg 4.2 V8 FSI (2010) — Petrol (sử dụng MED17.1.1 TC1797)

---

❓ Câu hỏi thường gặp (FAQ)

1. ECU MED17.1.1 TC1797 có khác gì MED17.5 hay MED17.0?

Có. Mỗi dòng ECU có cấu trúc phần cứng và sơ đồ chân khác nhau, không thể dùng chung pinout.

2. Có thể đọc/ghi ECU MED17.1.1 bằng OBD không?

Một số phiên bản có thể OBD, nhưng đa số cần bench hoặc boot mode để đọc/ghi an toàn.

3. Sử dụng sai sơ đồ chân pinout ECU Bosch MED17.1.1 có nguy hiểm không?

Rất nguy hiểm – có thể gây chập mạch, cháy ECU, hỏng module khác. Luôn cần tài liệu chính xác.

4. Garage có nên đầu tư dịch vụ tra cứu pinout chuyên sâu?

Rất nên, vì giúp tăng độ chính xác sửa chữa và nâng cao uy tín kỹ thuật.

---

📞 Liên hệ nhận sơ đồ chân pinout ECU Bosch MED17.1.1 chính xác

Bạn đang cần sơ đồ chân ECU Bosch MED17.1.1 TC1797 chuẩn xác, đầy đủ và dễ hiểu?

👉 Hãy liên hệ ngay với chúng tôi để:

• Nhận tài liệu pinout chi tiết

• Hỗ trợ kỹ thuật online/offline

• Tư vấn đọc ghi, clone ECU chuyên sâu
