Sơ Đồ Chân Pinout TCU DQ380 DQ381 DQ500 DSG

Sơ Đồ Chân Pinout TCU DQ380 DQ381 DQ500 DSG được cung cấp qua bài viêt bên dưới! TCU DQ380, DQ381 và DQ500 là các hộp điều khiển hộp số DSG được sử dụng rộng rãi trên xe Volkswagen, Audi và các thương hiệu thuộc VAG. Việc nắm rõ sơ đồ chân pinout TCU DQ380 DQ381 DQ500 giúp kỹ thuật viên chẩn đoán lỗi chính xác, lập trình, clone, đọc ghi dữ liệu an toàn và tránh hư hỏng hộp điều khiển.

---

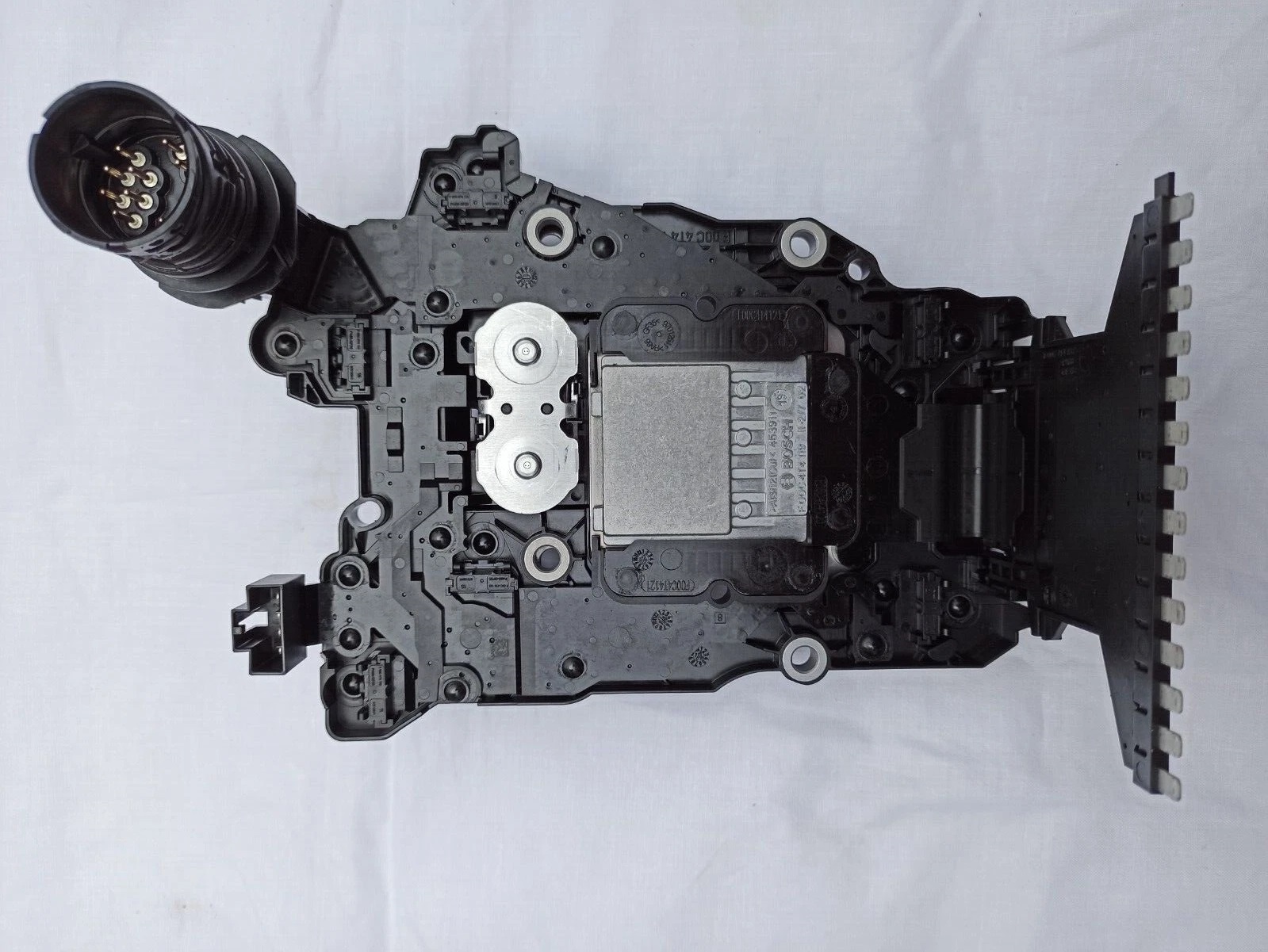

TCU DQ380 – DQ381 – DQ500 là gì?

TCU (Transmission Control Unit) là bộ điều khiển trung tâm của hộp số DSG, chịu trách nhiệm:

• Điều khiển sang số

• Quản lý ly hợp kép

• Giao tiếp với ECU động cơ, ABS, ESP

• Tối ưu hiệu suất và độ bền hộp số

Trong đó:

• DQ380 / DQ381: Hộp số DSG 7 cấp, mô-men xoắn trung bình

• DQ500: Hộp số DSG chịu tải lớn, thường dùng cho xe hiệu năng cao

---

Vai trò của sơ đồ chân Pinout TCU DQ380 DQ381 DQ500

Sơ đồ chân pinout TCU cho biết:

• Chân nguồn (+B, IGN)

• Chân mass

• Đường CAN High / CAN Low

• Đường LIN

• Chân điều khiển van điện

• Chân cảm biến tốc độ, nhiệt độ, áp suất

👉 Đây là tài liệu bắt buộc khi:

• Sửa chữa TCU DSG

• Lập trình – coding – adaptation

• Clone TCU cũ sang TCU khác

• Test bàn (bench test)

• Đọc/ghi dữ liệu bằng KTAG, Flex, Autel, VVDI…

---

Sơ đồ chân Pinout TCU DQ380 DQ381 DQ500 gồm những gì?

⚠️ Việc đấu sai pin có thể gây cháy TCU hoặc mất giao tiếp hoàn toàn.

Bảng pinout TCU DQ380 DQ381 DQ500 (tham khảo)

Chân	Tên tín hiệu	Chức năng	Ghi chú
Pin 9, Pin 15	+12V	Nguồn dương 12V phụ	Cấp Nguồn ECU
Pin16	GND	Mass/âm nguồn	Liên kết mass ECU & nguồn
Pin 6	CAN-H	Giao tiếp CAN High	Kết nối với interface
Pin 7	CAN-L	Giao tiếp CAN Low	Kết nối với interface

---

Dấu hiệu cần kiểm tra sơ đồ chân Pinout TCU DQ380 DQ381 DQ500

---

Các dòng xe sử dụng sơ đồ chân Pinout TCU DQ380 DQ381 DQ500

🔹 DQ380 / DQ381

• Volkswagen Tiguan

• Volkswagen Passat

• Volkswagen Golf GTI

• Audi A3

• Audi Q3

• Skoda Octavia

• Skoda Superb

• Seat Leon

🔹 DQ500

• Audi RS3

• Audi TT RS

• Audi RS Q3

• Volkswagen Transporter T6

• Volkswagen Multivan

• Một số phiên bản VW hiệu năng cao

---

Lưu ý quan trọng khi đọc sơ đồ chân Pinout TCU DQ380 DQ381 DQ500

• Mỗi đời xe có thể khác pin nhỏ

• Cần đối chiếu mã TCU chính xác (HW/SW)

• Không cấp nguồn trực tiếp khi chưa xác nhận pin

• Nên dùng nguồn ổn áp khi test bench

👉 Với kỹ thuật DSG, sai 1 chân có thể hỏng cả TCU.

---

FAQ – Câu hỏi thường gặp

1. Có thể dùng chung pinout cho DQ380 và DQ381 không?

👉 Cấu trúc gần giống nhưng không hoàn toàn giống, cần đối chiếu từng mã.

2. DQ500 có thể test bàn không?

👉 Có, nhưng cần đúng sơ đồ pinout và nguồn ổn áp.

3. Pinout có dùng để clone TCU được không?

👉 Có, pinout là cơ sở để đọc/ghi và clone dữ liệu an toàn.

4. Không có sơ đồ pinout có sửa được không?

👉 Rất rủi ro, dễ cháy TCU hoặc mất giao tiếp CAN.

---
