Sơ Đồ Chân Pinout ECU Bosch MED17.1.21 TC1793

Cập nhật ngày: 01/02/2026 lúc 12:53

Sơ đồ chân pinout ECU Bosch MED17.1.21 TC1793 được cung cấp chi tiết qua bài viết bên dưới, giúp kỹ thuật viên ô tô tra cứu chức năng chân, chuẩn đoán lỗi và xử lý nhanh các sự cố ECU. Cung cấp bảng dấu hiệu, thông tin các dòng xe sử dụng, FAQ và các lưu ý kỹ thuật. Nội dung chuẩn SEO giúp tối ưu từ khóa ECU Bosch MED17.1.21, pinout ECU, sơ đồ chân ECU MED17.1.21 TC1793.

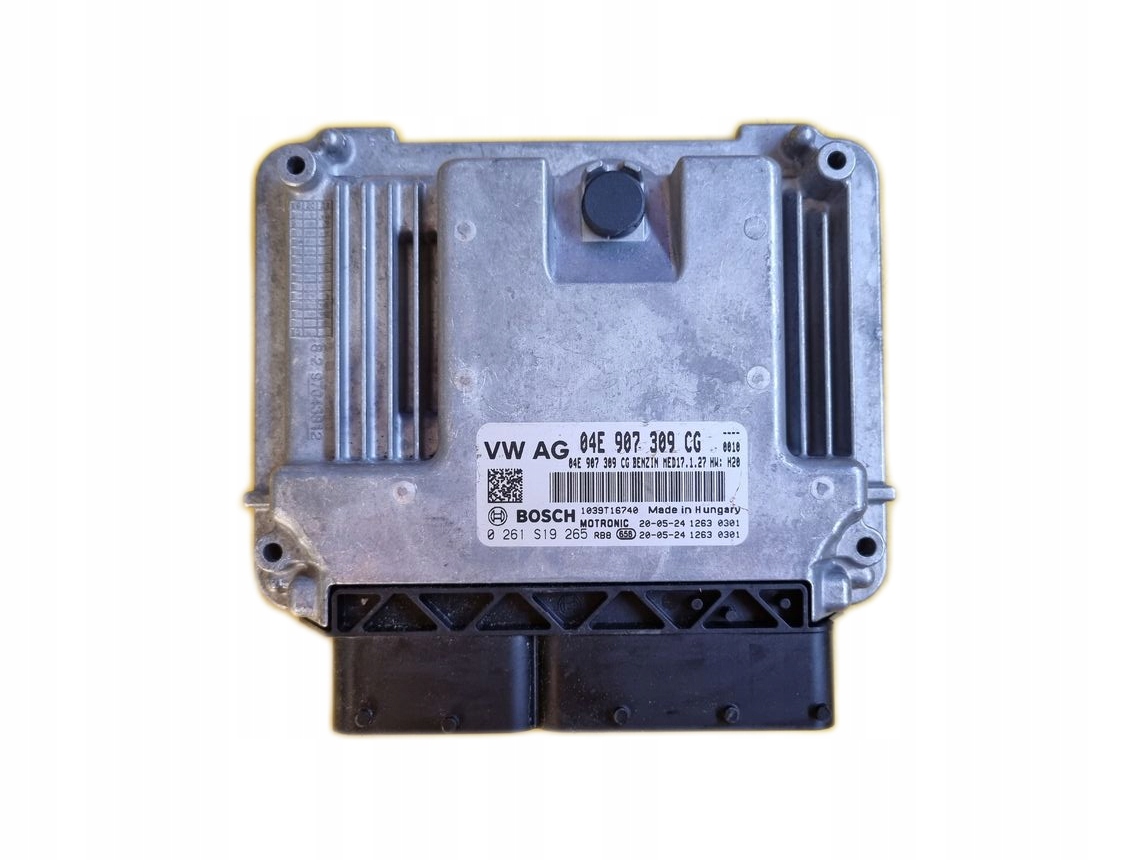

sơ đồ chân ecu bosch tc1793

1️⃣ Giới Thiệu ECU Bosch MED17.1.21 TC1793

Bosch MED17.1.21 TC1793 là ECU điều khiển động cơ phổ biến trên nhiều dòng xe ô tô hiện đại. Bộ điều khiển này quản lý:

  • Nhiên liệu và thời điểm phun

  • Điều chỉnh bướm ga điện tử

  • Cảm biến khí thải và O2

  • Hệ thống tăng áp & khí nạp

Việc nắm rõ sơ đồ chân pinout ECU Bosch MED17.1.21 TC1793 giúp kỹ thuật viên:
✔ Đấu nối chính xác
✔ Chuẩn đoán lỗi nhanh hơn
✔ Đảm bảo sửa chữa hiệu quả

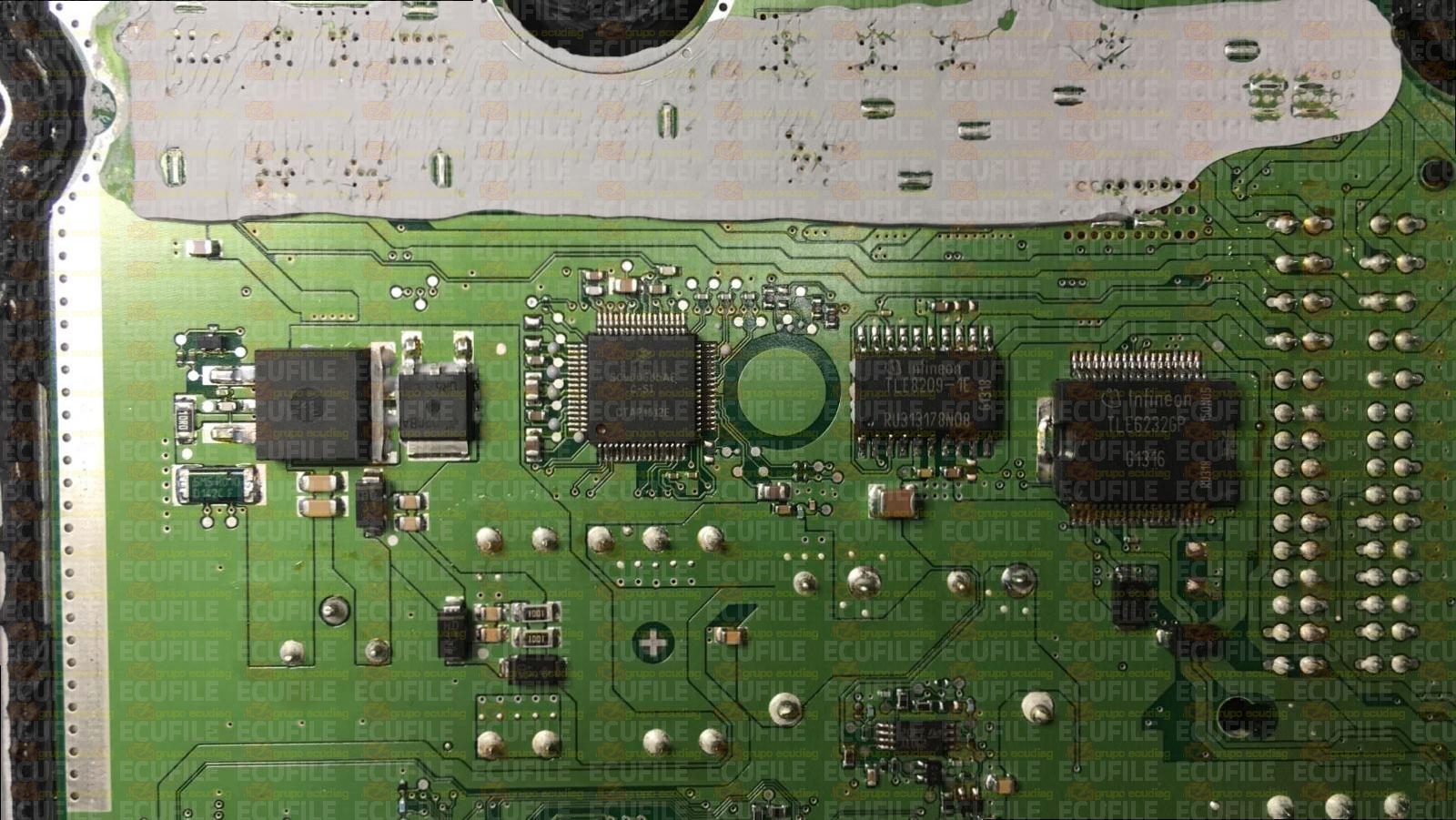

ecu bosch med17.1.21 pinout

2️⃣ Sơ Đồ Chân Pinout ECU Bosch MED17.1.21 TC1793

Dưới đây là sơ đồ chân ECU Bosch MED17.1.21 TC1793 dạng bảng:

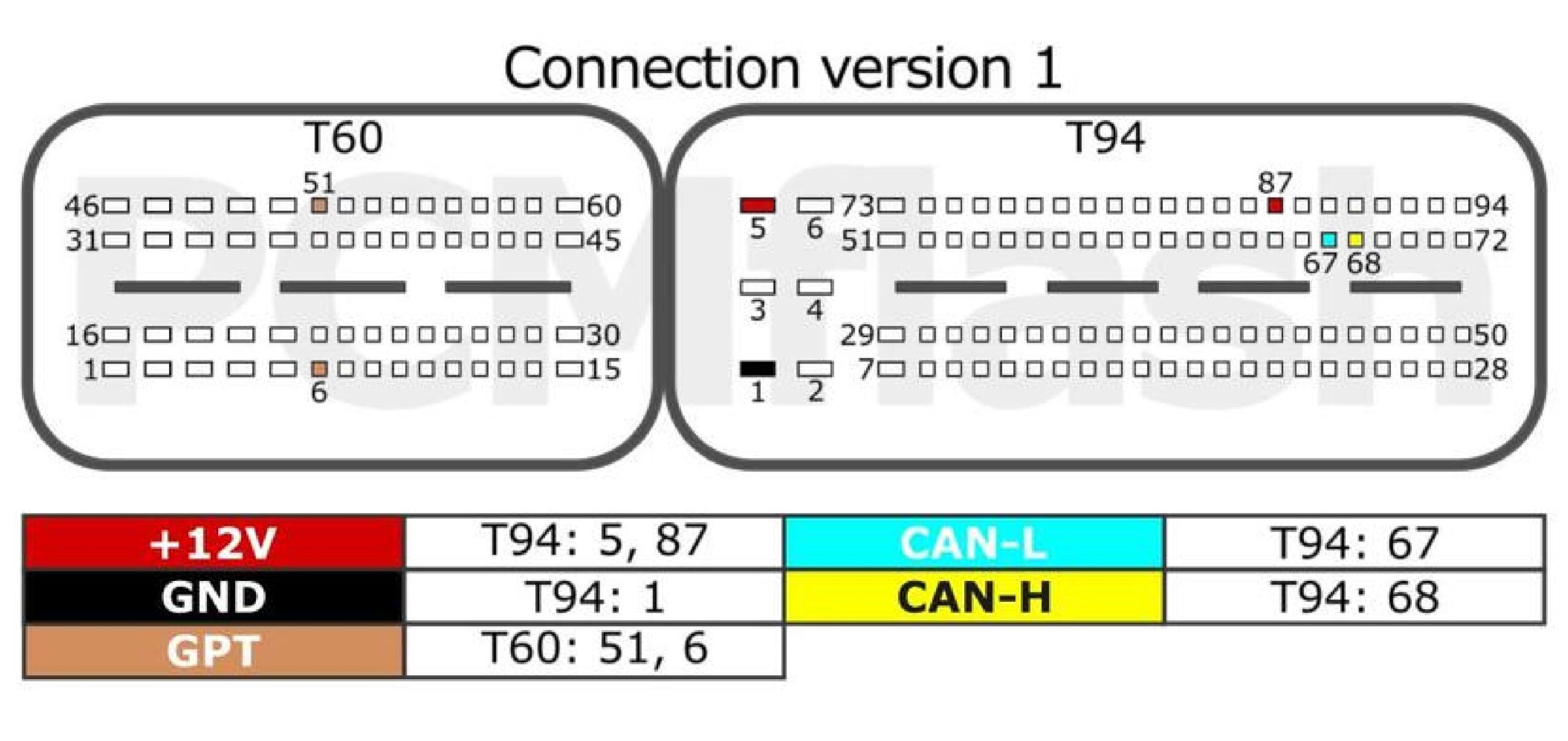

Version 1

sơ đồ chân pinout ecu bosch med17.1.21 tc1793

Chân Tên tín hiệu Chức năng Ghi chú
T94 – Pin 5, Pin 87 +12V Nguồn dương 12V phụ Cấp Nguồn ECU
T94 – Pin 1 GND Mass/âm nguồn Liên kết mass ECU & nguồn
T94 – Pin 68 CAN-H Giao tiếp CAN High Kết nối với interface
T94 – Pin 67 CAN-L Giao tiếp CAN Low Kết nối với interface
T60 – Pin 51, Pin 6 GPT GPT Mode Dùng cho một số phương pháp đọc/ghi Tricore

Version 2

pinout ecu bosch med17.1.21

Chân Tên tín hiệu Chức năng Ghi chú
T94 – Pin 5, Pin 87 +12V Nguồn dương 12V phụ Cấp Nguồn ECU
T94 – Pin 1 GND Mass/âm nguồn Liên kết mass ECU & nguồn
T94 – Pin 68 CAN-H Giao tiếp CAN High Kết nối với interface
T94 – Pin 67 CAN-L Giao tiếp CAN Low Kết nối với interface
T60 – Pin 51, Pin 21 GPT GPT Mode Dùng cho một số phương pháp đọc/ghi Tricore

Lưu ý: Sơ đồ chân có thể khác nhau giữa từng đời ECU hoặc cập nhật theo dòng xe, nhưng cấu trúc chân cơ bản sẽ tương tự.

3️⃣ Bảng Chức Năng Dựa Trên Sơ đồ chân Pinout ECU Bosch MED17.1.21

Tên Chân Công Dụng Chính
BATT Cung cấp nguồn 12V liên tục
GND Mass chung cho toàn bộ ECU
IGN1 Đầu vào tín hiệu công tắc đánh lửa
CAN-H/L Giao tiếp CAN BUS với các module khác
TPS Theo dõi vị trí chân ga
MAP Đọc áp suất khí nạp
CKP/CMP Theo dõi vị trí trục máy và cam
Injector x Điều khiển kim phun nhiên liệu

4️⃣ Dấu Hiệu Lỗi & Triệu Chứng Gặp Phải

Dấu Hiệu Mô Tả Nguyên Nhân Có Thể
🔧 Đèn Check Engine bật ECU nhận dữ liệu sai Lỗi cảm biến, đường tín hiệu
🚗 Khó nổ máy Không đọc CKP/CMP chính xác Hỏng cảm biến, pinout sai
⚠ Mất công suất Điều khiển không ổn định Lỗi MAP, TPS
🔋 Nguồn chập chờn ECU reboot Nguồn/GND bị ngắt
📉 Hệ thống CAN lỗi Mất liên kết module Đứt mạng CAN

5️⃣ Danh Sách Các Dòng Xe Sử Dụng Sơ Đồ Chân Pinout ECU MED17.1.21 TC1793

ECU Bosch MED17.1.21 TC1793 được áp dụng rộng rãi trên nhiều dòng xe phổ biến động cơ xăng turbo & hút khí tự nhiên, bao gồm:

  • Volkswagen Golf MK5 & MK6

  • Audi A3 / A4 – 1.8T / 2.0T

  • SEAT Leon / Ibiza 1.8T

  • Skoda Octavia 1.8T / 2.0T

  • Volkswagen Passat B6 2.0TSI

  • Audi TT 2.0 TFSI

  • Volkswagen Jetta / Beetle 2.0 TSI

Danh sách có thể mở rộng tuỳ theo thị trường và phiên bản ECU/firmware.

6️⃣ FAQ – Hỏi Đáp Nhanh

Q1: Sơ đồ chân Pinout ECU Bosch MED17.1.21 và MED17.5 khác nhau không?
👉 Có. Mỗi phiên bản MED17 có cấu trúc pinout riêng. Cần tra sơ đồ đúng mã ECU.

Q2: Làm sao kiểm tra chân ECU bằng đồng hồ vạn năng?
👉 Đặt chế độ DCV/Ohm, kiểm tra nguồn – mass – tín hiệu theo sơ đồ pinout chính xác.

Q3: ECU MED17.1.21 lỗi có sửa được không?
👉 Hoàn toàn sửa được ở các trung tâm có thiết bị chuyên dụng và kỹ thuật viên kinh nghiệm.

Q4: Có sơ đồ PDF để tải không?
👉 Hãy liên hệ chúng tôi để nhận sơ đồ PDF chính xác 100% theo mã hộp điều khiển của bạn.
