Sơ Đồ Chân Pinout ECU ME17.5 TC1766 Chuẩn Hãng

Sơ đồ chân pinout ECU ME17.5 TC1766 chuẩn hãng giúp kỹ thuật viên dễ dàng đo đạc, sửa chữa, nạp phần mềm, clone ECU và xử lý lỗi động cơ hiệu quả, an toàn và chính xác.

---

🔹 Giới thiệu Sơ Đồ Chân Pinout ECU ME17.5

ECU Bosch ME17.5 TC1766 là bộ điều khiển động cơ phổ biến trên nhiều dòng xe châu Âu và châu Á. Việc nắm rõ sơ đồ chân pinout là yếu tố then chốt để kỹ thuật viên thực hiện chẩn đoán, sửa chữa, lập trình và sao chép ECU một cách chính xác, tránh rủi ro hỏng phần cứng hoặc lỗi phần mềm.

Dịch vụ tra cứu và cung cấp sơ đồ chân ECU ME17.5 TC1766 giúp xưởng và kỹ thuật viên:

• Xác định chính xác nguồn, mass, CAN, K-line, LIN, tín hiệu cảm biến.

• Hỗ trợ đo kiểm, sửa lỗi, clone và nạp lại phần mềm ECU.

• Tiết kiệm thời gian và hạn chế rủi ro sai chân.

---

🔹 Lợi ích khi sử dụng sơ đồ chân pinout ECU ME17.5 TC1766

• ✅ Đo kiểm nhanh nguồn, mass, tín hiệu điều khiển.

• ✅ Hỗ trợ lập trình, clone, reset ECU an toàn.

• ✅ Giảm nguy cơ chập cháy, lỗi giao tiếp CAN.

• ✅ Tăng hiệu quả sửa chữa và độ chính xác kỹ thuật.

---

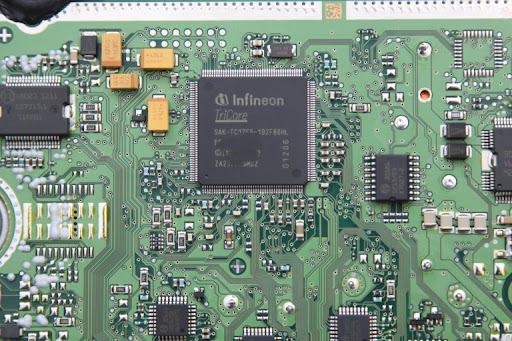

Sơ đồ chân Pinout ECU ME17.5 TC1766

Pinout ECU ME17.5 TC1766 thường được chia theo nhóm chức năng:

• Nguồn chính và mass ECU

• Mạng truyền thông CAN

• Ngõ vào cảm biến (CKP, CMP, MAP, nhiệt độ…)

• Ngõ ra điều khiển (kim phun, bơm cao áp, EGR…)

• Chân lập trình, boot, BDM/JTAG (tùy phiên bản)

Sơ đồ chân ECU Delphi CRD3.10 bên dưới

Chân	Tên tín hiệu	Chức năng	Ghi chú
T94 – Pin 5, Pin 87	+12V	Nguồn dương 12V phụ	Cấp Nguồn ECU
T94 – Pin 1	GND	Mass/âm nguồn	Liên kết mass ECU & nguồn
T94 – Pin 68	CAN-H	Giao tiếp CAN High	Kết nối với interface
T94 – Pin 67	CAN-L	Giao tiếp CAN Low	Kết nối với interface
T60 – Pin 6, Pin51	GPT	GPT Mode	Kết nối với interface

---

🔹 Các dòng xe sử dụng ECU ME17.5 TC1766

ECU Bosch ME17.5 TC1766 thường được trang bị trên các dòng xe:

🚗 Volkswagen / Audi / Skoda / Seat

• Volkswagen Golf, Jetta, Passat, Tiguan

• Audi A3, A4, A6, Q3, Q5

• Skoda Octavia, Superb, Rapid

• Seat Leon, Toledo, Ibiza

🚙 Porsche

• Porsche Cayenne (đời sử dụng máy xăng turbo thế hệ đầu)

🚘 Một số dòng xe khác

• Một số mẫu xe động cơ xăng tăng áp châu Âu đời 2009–2015

(Danh sách có thể mở rộng theo từng phiên bản động cơ và thị trường.)

---

🔹 Dịch vụ cung cấp sơ đồ chân pinout ECU ME17.5 TC1766

Chúng tôi hỗ trợ:

• 📌 Tra cứu pinout ECU chính xác theo mã Bosch.

• 📌 Cung cấp sơ đồ nguồn, mass, CAN, K-line, tín hiệu cảm biến.

• 📌 Hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại xưởng.

• 📌 Hướng dẫn clone, reset, lập trình ECU an toàn.

---

🔹 Câu hỏi thường gặp (FAQ)

1. Sơ đồ chân pinout ECU ME17.5 TC1766 dùng để làm gì?
→ Dùng để đo kiểm mạch, sửa chữa ECU, lập trình, clone và xử lý lỗi động cơ.

2. Có thể tự đo ECU mà không có sơ đồ chân không?
→ Rất rủi ro, dễ gây chập cháy hoặc hỏng ECU. Nên sử dụng sơ đồ chuẩn.

3. Dịch vụ có hỗ trợ kỹ thuật từ xa không?
→ Có, hỗ trợ online qua hình ảnh, video hoặc tài liệu kỹ thuật.

4. Sơ đồ pinout có áp dụng cho mọi xe không?
→ Cần đối chiếu đúng mã ECU và đời xe để đảm bảo chính xác.

5. Có hỗ trợ clone và đồng bộ ECU không?
→ Có, hỗ trợ đầy đủ clone, reset và lập trình ECU ME17.5 TC1766.

---
