Sơ Đồ Chân Giắc ECU Siemens MS43

Cập nhật ngày: 05/04/2025 lúc 17:15

Sơ Đồ Chân Giắc ECU Siemens MS43

ECU Siemens MS43 là bộ điều khiển động cơ được sử dụng trên nhiều dòng xe BMW từ cuối những năm 1990 đến đầu những năm 2000, đặc biệt là các mẫu E46, E39, E38, và E53. Việc hiểu rõ sơ đồ chân ECU MS43 giúp kỹ thuật viên chẩn đoán, sửa chữa hoặc nâng cấp hệ thống một cách chính xác.

ECU Siemens MS43

Bài viết liên quan:

ECU SIEMENS MS43 – DME BMW 325i M54

1. Thông Tin Chung về ECU Siemens MS43

  • Hãng sản xuất: Siemens
  • Ứng dụng: Điều khiển động cơ xăng (chủ yếu dòng M52TU, M54, M56)
  • Tính năng: Hỗ trợ van biến thiên VANOS, hệ thống phun xăng điện tử, kiểm soát khí thải OBD-II.
  • Xe: (2002-2007) BMW 325i E46 trang bị động cơ M54

2. Sơ Đồ Chân Giắc ECU Siemens MS43

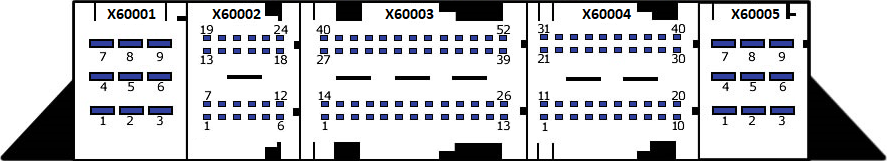

ECU MS43 thường sử dụng giắc cắm 88 chân, được chia thành các nhóm tín hiệu chính:

ECU Siemens MS43

Sơ đồ Chân Giắc ECU Siemens MS43 – Giắc X60001 (Nguồn điện áp)
X60001 – 9 chân

Chân Loại Tên Dây Mô tả / Loại tín hiệu Kết nối / Ghi chú đo lường
1 Đầu vào U_15 0.5 GN Nguồn điện áp Terminal 15 Rơ-le kim phun nhiên liệu K6327
2
3 Vào/Ra D_TXD2 0.5 WS/VI Liên kết chẩn đoán TXD K-Line
4 Mass 31E 1.5 BR/OR Điểm mass (nối đất) Bộ nối mass X6454
5 Mass 31L 1.5 BR Điểm mass (nối đất) Bộ nối mass X6458
6 Mass 31L 1.5 BR Điểm mass (nối đất) Bộ nối mass X6458
7 Đầu vào 30H<102 1.5 RT Nguồn điện áp Terminal 30 Bộ phân phối điện thế B+ A2076
8 Đầu vào U_HR<2 1.5 RT/WS/GE Nguồn điện áp Terminal 87 Cầu chì bảng điện tử động cơ A8680
9 Đầu vào U_HR<2 1.5 RT/WS/GE (Tùy chọn) Nguồn điện áp kim phun nhiên liệu (Tùy chọn) Rơ-le kim phun nhiên liệu K6327

Sơ đồ Chân Giắc ECU Siemens MS43 – Giắc X60002 (Các Thiết Bị Ngoại Vi)

X60002 – 24 chân

Chân Loại Tên Dây Mô tả / Loại tín hiệu Kết nối / Ghi chú đo lường
1 Đầu ra T_LHV1 0.50 BR [PWM] Điều khiển sấy cảm biến O2 trước bầu cat Bank 1 Cảm biến O2 sấy trước bầu cat Bank 1 (B62101)
2 Đầu vào [0-5V] Tín hiệu cảm biến EGT trước bầu cat Bank 1 Không sử dụng trong sản xuất
3 Vào/Ra D_CAN–L 0.35 SW CAN-Low hộp số ECU điều khiển hộp số (A7000) (chỉ dành cho AT/SMG)
4 Vào/Ra D_CAN–H 0.35 GE CAN-High hộp số ECU điều khiển hộp số (A7000) (chỉ dành cho AT/SMG)
5 Đầu vào [0-5V] Tín hiệu cảm biến EGT trước bầu cat Bank 2 Không sử dụng trong sản xuất
6 Vào/Ra D_TXD2 0.50 WS/VI Liên kết chẩn đoán hộp số TXD2 ECU điều khiển hộp số (A7000) (chỉ dành cho AT/SMG)
7 Đầu ra T_LHH1 0.50 BR [PWM] Điều khiển sấy cảm biến O2 sau bầu cat Bank 1 Cảm biến O2 sấy sau bầu cat Bank 1 (B62102)
8 Mass Mass cảm biến EGT trước bầu cat Bank 1 Không sử dụng trong sản xuất
9 Mass Mass cảm biến EGT trước bầu cat Bank 2 Không sử dụng trong sản xuất
10 Mass Mass cảm biến EGT sau bầu cat Bank 1 Không sử dụng trong sản xuất
11 Mass Mass cảm biến EGT sau bầu cat Bank 2 Không sử dụng trong sản xuất
12 Đầu vào U_HR<2 0.50 RT/WS [0/1] Phát hiện cuộn dây bút chì Rơ-le chính ECU với cuộn dây bút chì
13 Đầu ra T_LHV2 0.50 BR [PWM] Điều khiển sấy cảm biến O2 trước bầu cat Bank 2 Cảm biến O2 sấy trước bầu cat Bank 2 (B62201)
14 Đầu vào A_LSV1 0.50 GE [0-5V] Tín hiệu cảm biến O2 trước bầu cat Bank 1 Cảm biến O2 sấy trước bầu cat Bank 1 (B62101)
15 Đầu vào A_LSV2 0.50 GE [0-5V] Tín hiệu cảm biến O2 trước bầu cat Bank 2 Cảm biến O2 sấy trước bầu cat Bank 2 (B62201)
16 Đầu vào A_LSH1 0.50 GE [0-5V] Tín hiệu cảm biến O2 sau bầu cat Bank 1 Cảm biến O2 sấy sau bầu cat Bank 1 (B62102)
17 Đầu vào [0-5V] Tín hiệu cảm biến EGT sau bầu cat Bank 2 Không sử dụng trong sản xuất
18 Đầu vào A_LSH2 0.50 GE [0-5V] Tín hiệu cảm biến O2 sau bầu cat Bank 2 Cảm biến O2 sấy sau bầu cat Bank 2 (B62202)
19 Đầu ra T_LHH2 0.50 BR [PWM] Điều khiển sấy cảm biến O2 sau bầu cat Bank 2 Cảm biến O2 sấy sau bầu cat Bank 2 (B62202)
20 Mass M_LSV1 0.50 SW Mass cảm biến O2 trước bầu cat Bank 1 Cảm biến O2 sấy trước bầu cat Bank 1 (B62101)
21 Mass M_LSV2 0.50 SW Mass cảm biến O2 trước bầu cat Bank 2 Cảm biến O2 sấy trước bầu cat Bank 2 (B62201)
22 Mass M_LSH1 0.50 SW Mass cảm biến O2 sau bầu cat Bank 1 Cảm biến O2 sấy sau bầu cat Bank 1 (B62102)
23 Đầu ra S_HR 0.50 BR/WS [0/1] Điều khiển rơ-le chính ECU Rơ-le chính ECU (K6300)
24 Mass M_LSH2 0.50 SW Mass cảm biến O2 sau bầu cat Bank 2 Cảm biến O2 sấy sau bầu cat Bank 2 (B62202)

Sơ đồ Chân Giắc ECU Siemens MS43 – Giắc X60003 (Động Cơ)

X60003 – 52 chân

Chân Loại Tên Dây Mô tả / Loại tín hiệu Kết nối / Ghi chú đo lường
1 Đầu vào A_HFM 0.50 GE [0-5V] Tín hiệu cảm biến lưu lượng khí nạp (HFM) Cảm biến lưu lượng khí nạp kiểu màng nóng
2 Đầu vào P_NWGA1 0.50 GE Tín hiệu cảm biến trục cam xả Cảm biến trục cam xả
3 Đầu ra Đầu ra dự phòng 1 Không sử dụng trong sản xuất
4
5 Đầu vào P_NWGE1 0.50 GE Tín hiệu cảm biến trục cam nạp Cảm biến trục cam nạp
6
7 Đầu ra U_DKG 0.50 BR/WS [+5V] Nguồn cấp cho bướm ga điện tử Bướm ga điện tử
8 Đầu vào P_KWG 0.50 GE Tín hiệu cảm biến trục khuỷu Cảm biến trục khuỷu
9
10 Đầu vào A_DKG2 0.50 BR/BL [0-5V] Tín hiệu điện trở bướm ga vị trí 2 Bướm ga điện tử
11 Đầu ra Đầu ra dự phòng 3 Không sử dụng trong sản xuất
12-14
15 Mass M_NWGA1 0.50 BR Mass cảm biến trục cam xả Cảm biến trục cam xả
16
17 Mass M_HFM 0.50 SW Mass cảm biến lưu lượng khí nạp Cảm biến HFM
18 Mass M_NWGE1 0.50 BR Mass cảm biến trục cam nạp Cảm biến trục cam nạp
19 Đầu vào A_DKG1 0.50 BR/VI [0-5V] Tín hiệu điện trở bướm ga vị trí 1 Bướm ga điện tử
20 Mass M_DKG 0.50 BR/GR Mass bướm ga điện tử Bướm ga điện tử
21 Đầu vào M_KWG 0.50 BR Mass cảm biến trục khuỷu Cảm biến trục khuỷu
22 Đầu ra A_TANS 0.50 GR [0-5V] Tín hiệu nhiệt độ khí nạp Cảm biến nhiệt độ khí nạp
23 Mass M_TANS 0.50 GR/BR Mass cảm biến nhiệt độ khí nạp Cảm biến nhiệt độ khí nạp
24 Đầu ra A_TMOT 0.50 BR/RT [0-5V] Tín hiệu nhiệt độ nước làm mát Cảm biến nhiệt độ nước làm mát
25 Mass M_TMOT 0.50 GR/BR Mass cảm biến nhiệt độ nước làm mát Cảm biến nhiệt độ nước làm mát
26
27 Đầu ra A_TOEL 0.50 RT/BL [0-5V] Tín hiệu nhiệt độ dầu động cơ Cảm biến nhiệt độ dầu
28 Mass M_TOEL 0.50 GR/BR Mass cảm biến nhiệt độ dầu Cảm biến nhiệt độ dầu
29 Đầu vào A_KS1A 0.50 GE Tín hiệu cảm biến kích nổ 1A Cảm biến kích nổ xi-lanh 1-3
30 Đầu vào A_KS1B 0.50 SW Tín hiệu cảm biến kích nổ 1B Cảm biến kích nổ xi-lanh 1-3
31 Đầu vào A_KS2A 0.50 GN Tín hiệu cảm biến kích nổ 2A Cảm biến kích nổ xi-lanh 4-6
32 Đầu vào A_KS2B 0.50 BR Tín hiệu cảm biến kích nổ 2B Cảm biến kích nổ xi-lanh 4-6
33 Đầu ra P_EVZ1 0.75 BR/WS [0/1] Tín hiệu kim phun xi-lanh 1 Kim phun xi-lanh 1 (Y6101)
34 Đầu ra P_EVZ2 0.75 BR/RT [0/1] Tín hiệu kim phun xi-lanh 2 Kim phun xi-lanh 2 (Y6102)
35 Đầu ra P_EVZ3 0.75 BR/GE [0/1] Tín hiệu kim phun xi-lanh 3 Kim phun xi-lanh 3 (Y6103)
36 Đầu ra P_EVZ4 0.75 BR/BL [0/1] Tín hiệu kim phun xi-lanh 4 Kim phun xi-lanh 4 (Y6104)
37 Đầu ra P_EVZ5 0.75 BR/GN [0/1] Tín hiệu kim phun xi-lanh 5 Kim phun xi-lanh 5 (Y6105)
38 Đầu ra P_EVZ6 0.75 BR/VI [0/1] Tín hiệu kim phun xi-lanh 6 Kim phun xi-lanh 6 (Y6106)
39
40 Đầu ra T_NWE1 0.50 GN/BL [PWM] Tín hiệu van VANOS nạp Van VANOS nạp
41 Đầu ra T_NWA1 0.50 GN/VI [PWM] Tín hiệu van VANOS xả Van VANOS xả
42 Đầu ra T_TEV 0.50 BR [PWM] Tín hiệu van thông hơi bình xăng Van thông hơi bình xăng
43 Đầu ra T_MDK1 0.75 GR/WS [H-Bridge] Điều khiển bướm ga điện tử 1 Bướm ga điện tử
44 Đầu ra T_MDK2 0.75 BR/SW [H-Bridge] Điều khiển bướm ga điện tử 2 Bướm ga điện tử
45 Đầu ra S_KFK 0.50 GR/BR [0/1] Điều khiển van hằng nhiệt Van hằng nhiệt
46 Đầu ra T_LLFSS 0.50 WS/GN [H-Bridge] Cuộn đóng van điều tốc Van điều tốc
47 Đầu ra T_LLFSO 0.50 WS/GE [H-Bridge] Cuộn mở van điều tốc Van điều tốc
48 Mass M_KS Lớp chắn Mass chắn nhiễu cảm biến kích nổ Cảm biến kích nổ
49 Đầu ra S_DISA 0.50 BR/BL [0/1] Tín hiệu cánh góp nạp biến thiên (DISA) Cánh góp nạp biến thiên
50
51 Đầu ra DMTLH 0.75 SW/RT [PWM] Điều khiển sấy DMTL Module kiểm tra rò rỉ bình xăng (có sấy)
52 Đầu ra S_SLV 0.50 BR/WS [0/1] Tín hiệu van bơm khí phụ Van bơm khí phụ

Sơ đồ Chân Giắc ECU Siemens MS43 – Giắc X60004 (Hệ Thống Xe)

X60004 – 40 chân

Chân Loại Tên Dây Mô tả / Loại tín hiệu Kết nối / Ghi chú đo lường
1-2
3 Đầu ra S_SLP 0.35 BR/BL [0/1] Tín hiệu rơ-le bơm khí phụ Rơ-le bơm khí phụ
4 Đầu ra T_ELUE 0.50 SW/GN [PWM] Tín hiệu quạt làm mát điện Quạt làm mát động cơ
5 Mass M_SHFM 0.50 SW/GE Mass cảm biến lưu lượng khí bơm phụ Cảm biến lưu lượng khí bơm phụ
6
7 Mass M_FWG1 0.35 BR/GN Mass cảm biến vị trí bàn đạp ga Cảm biến bàn đạp ga
8 Đầu vào A_FWG1 0.35 WS [0-5V] Tín hiệu cảm biến vị trí ga 1 Cảm biến bàn đạp ga
9 Đầu ra U_FWG1 0.35 GE [+5V] Nguồn cấp cảm biến vị trí ga 1 Cảm biến bàn đạp ga
10 Đầu vào S_EKP 0.35 SW/VI Tín hiệu rơ-le bơm nhiên liệu Rơ-le bơm nhiên liệu
11
12 Mass M_FWG2 0.35 BR Mass cảm biến vị trí bàn đạp ga Cảm biến bàn đạp ga
13 Đầu vào A_FWG2 0.35 WS/GN [0-5V] Tín hiệu cảm biến vị trí ga 2 Cảm biến bàn đạp ga
14 Đầu ra U_FWG2 0.35 GE/GN [+5V] Nguồn cấp cảm biến vị trí ga 2 Cảm biến bàn đạp ga
15 Đầu vào A_SHFM 0.50 SW/RT [0-5V] Tín hiệu cảm biến lưu lượng khí bơm phụ Cảm biến lưu lượng khí bơm phụ
16 Đầu ra Đầu ra dự phòng 4 Không sử dụng trong sản xuất
17 Đầu ra F_TD 0.35 SW Tín hiệu tốc độ động cơ Cổng OBD-II
18 Đầu ra S_AKL 0.50 GR/VI [0/1] Tín hiệu van xả âm Van xả âm (chỉ dành cho xi & B30)
19 Đầu ra
20 Đầu vào DMTL 0.50 SW/GN [0-5V] Tín hiệu DMTL Module kiểm tra rò rỉ bình xăng
21
22 Đầu vào F_DFAHR 0.35 WS/GN Tín hiệu tốc độ bánh sau phải ECU ABS/ASC hoặc ABS/DSC
23 Đầu vào S_KUP 0.35 BL/BR [0-5V] Tín hiệu công tắc ly hợp Công tắc ly hợp
24 Đầu vào S_BLS 0.35 BL/RT [0-5V] Tín hiệu công tắc đèn phanh Module điều khiển đèn
25
26 Đầu vào 15<29 0.50 GN/VI Nguồn điện Terminal 15 Cầu chì F29
27 Đầu vào FGRS 0.35 BL/SW Liên kết dữ liệu vô lăng đa chức năng Vô lăng xoắn ốc
28 Đầu vào S_BLTS 0.35 BR/GR [0-5V] Tín hiệu công tắc kiểm tra đèn phanh Công tắc đèn phanh
29 Đầu ra S_KOREL 0.50 SW/BL [0/1] Tín hiệu rơ-le máy nén điều hòa Rơ-le máy nén điều hòa
30 Đầu ra DMTLP 0.75 BR/BL [0/1] Tín hiệu bơm DMTL Module kiểm tra rò rỉ bình xăng
31
32 Vào/Ra D_TXD2 0.50 WS/VI Liên kết chẩn đoán động cơ TXD Cổng OBD-II
33 Vào/Ra D_EWS 0.35 SW/VI Liên kết chống trộm điện tử (EWS) Module chống trộm (EWS)
34 Đầu vào [0-5V] Tín hiệu trạng thái nắp bình xăng Module kiểm tra rò rỉ bình xăng
35 Mass 31 0.50 BR/OR Giao diện kiểm soát hành trình Giao diện kiểm soát hành trình (chỉ Z3)
36 Vào/Ra D_CAN–H 0.50 GE/RT CAN High Kết nối CAN Bus
37 Vào/Ra D_CAN–L 0.50 GE/BR CAN Low Kết nối CAN Bus
38 Mass M_TKA 0.35 SW/GN Mass cảm biến nhiệt độ nước ra Cảm biến nhiệt độ nước ra
39 Đầu vào A_TKA 0.35 SW/GR [0-5V] Tín hiệu nhiệt độ nước ra Cảm biến nhiệt độ nước ra
40

Sơ đồ Chân Giắc ECU Siemens MS43 – Giắc X60005 (Hệ Thống Đánh Lửa)

X60005 – 9 chân

Chân Loại Tên Dây Mô tả / Loại tín hiệu Kết nối / Ghi chú đo lường
1 Đầu ra P_ZSZ3 1.5 SW/GE Tín hiệu đánh lửa xi-lanh 3 Cuộn đánh lửa xi-lanh 3
2 Đầu ra P_ZSZ2 1.5 SW/RT Tín hiệu đánh lửa xi-lanh 2 Cuộn đánh lửa xi-lanh 2
3 Đầu ra P_ZSZ1 1.5 SW/WS Tín hiệu đánh lửa xi-lanh 1 Cuộn đánh lửa xi-lanh 1
4
5 Mass 31L 2.5 BR Mass cuộn đánh lửa Bộ nối mass X6458
6 Đầu vào A_ZSR 0.5 BR Tín hiệu phản hồi cuộn đánh lửa Dây dẫn cuộn đánh lửa
7 Đầu ra P_ZSZ6 1.5 SW/VI Tín hiệu đánh lửa xi-lanh 6 Cuộn đánh lửa xi-lanh 6
8 Đầu ra P_ZSZ5 1.5 SW/GN Tín hiệu đánh lửa xi-lanh 5 Cuộn đánh lửa xi-lanh 5
9 Đầu ra P_ZSZ4 1.5 SW/BL Tín hiệu đánh lửa xi-lanh 4 Cuộn đánh lửa xi-lanh 4

Giải thích từ ngữ chuyên ngành:

  • VANOS: Hệ thống điều chỉnh thời gian trục cam (BMW).
  • DISA: Cánh góp nạp biến thiên (Variable Intake Manifold).
  • DMTL: Hệ thống kiểm tra rò rỉ bình xăng (Diagnostic Module Tank Leakage).
  • EWS: Hệ thống chống trộm điện tử (Electronic Immobilizer).
  • H-Bridge: Mạch cầu H điều khiển động cơ DC (dùng cho bướm ga, van điều tốc).
  • PWM (Pulse Width Modulation): Điều chế độ rộng xung, dùng để điều khiển tốc độ quạt, van điện.
