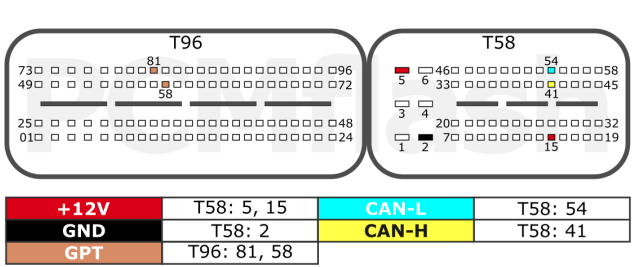

Sơ đồ Chân Kết Nối Hộp ECU ME17.7.2 TC1797 Với PCMflash

Giới Thiệu Về Hộp ECU Bosch ME17.7.2

Hộp ECU Bosch ME17.7.2 là một trong những bộ điều khiển động cơ phổ biến trên nhiều dòng xe ô tô hiện đại. Với chip TC1797, hộp ECU này đóng vai trò quan trọng trong việc kiểm soát nhiên liệu, đánh lửa và các thông số vận hành khác của động cơ.

Việc đọc và can thiệp vào dữ liệu của hộp ECU yêu cầu phần mềm chuyên dụng như PCMflash. Bài viết này sẽ hướng dẫn chi tiết cách đọc dữ liệu từ hộp ECU này một cách chính xác và hiệu quả.

Bài viết liên quan:

              Bán Hộp ECU Bosch MED17.7.2 (A270)

Sơ Đồ Chân Kết Nối Hộp ECU Bosch ME17.7.2 TC1797 Với PCMflash

Chuẩn Bị Trước Khi Đọc Hộp ME17.7.2

Trước khi tiến hành đọc dữ liệu, bạn cần chuẩn bị:

• Phần mềm PCMflash (phiên bản hỗ trợ Bosch ME17.7.2).
• Cáp đọc ECU (Kess v2, PCMflash cable hoặc các loại tương thích).
• Máy tính chạy Windows 7/10/11.
• Nguồn điện 12V để duy trì ECU trong quá trình đọc.

Các Bước Đọc Hộp ECU Bosch ME17.7.2 TC1797 Bằng PCMflash

Bước 1: Kết Nối PCMflash Với ECU

1. Mở phần mềm PCMflash trên máy tính.
2. Kết nối cáp đọc vào cổng OBD2 của xe hoặc trực tiếp vào chân hộp ECU.
3. Cấp nguồn 12V để đảm bảo ECU hoạt động ổn định.

Bước 2: Chọn Đúng Model ECU

1. Trong giao diện PCMflash, chọn Bosch ME17.7.2 từ danh sách.
2. Xác nhận chip TC1797 để đảm bảo tương thích.

Bước 3: Tiến Hành Đọc Dữ Liệu

1. Nhấn “Read ECU” để bắt đầu quá trình đọc.
2. Chọn “Full Backup” để lưu toàn bộ dữ liệu từ ECU.
3. Đợi quá trình hoàn tất (thời gian tùy thuộc vào tốc độ đọc).

Bước 4: Lưu File Đọc Và Kiểm Tra

1. Sau khi đọc xong, lưu file dưới dạng .bin hoặc .hex.
2. Dùng phần mềm kiểm tra (WinOLS, Hex Editor) để xác nhận dữ liệu đã đọc chính xác.

Lưu Ý Khi Đọc Hộp ECU Bosch ME17.7.2

• Đảm bảo nguồn điện ổn định để tránh lỗi trong quá trình đọc.
• Sử dụng phiên bản PCMflash mới nhất để tránh lỗi tương thích.
• Sao lưu dữ liệu gốc trước khi chỉnh sửa để phòng trường hợp lỗi.

Kết Luận

Việc đọc hộp ECU Bosch ME17.7.2 TC1797 bằng PCMflash là quy trình quan trọng giúp kỹ thuật viên can thiệp vào hệ thống điều khiển động cơ. Với hướng dẫn chi tiết trên, bạn có thể thực hiện một cách dễ dàng và an toàn.
