Sơ Đồ Chân Pinout VAG TEMIC VL381

Sơ đồ chân pinout VAG TEMIC VL381 chi tiết được chia sẻ qua bài viết bên dưới, thông số kỹ thuật điện tử, dấu hiệu lỗi thường gặp, cùng các công cụ chuyên dụng có thể đọc – ghi – lập trình lại ECU. Ngoài ra, danh sách các dòng xe Audi VAG sử dụng hộp TEMIC VL381 giúp kỹ thuật viên dễ tra cứu và xác định hộp phù hợp khi sửa chữa hoặc thay thế.

---

I. Giới thiệu về TCU VAG TEMIC VL381

Hộp TEMIC VL381 là bộ điều khiển điện tử hộp số tự động (TCU) được sản xuất bởi TEMIC – Continental Group, chuyên dùng cho các hộp số 7 cấp ly hợp kép (DSG/DQ200) của Audi, Volkswagen, Skoda và SEAT.

ECU này quản lý các chức năng:

• Điều khiển sang số, đóng/mở ly hợp, moment xoắn.

• Tối ưu hoá hiệu suất động cơ và tiết kiệm nhiên liệu.

• Truyền thông với ECU động cơ, ABS, ESP qua mạng CAN BUS.

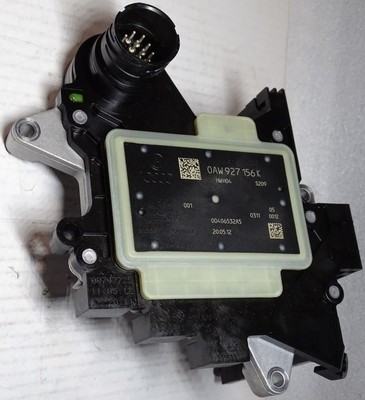

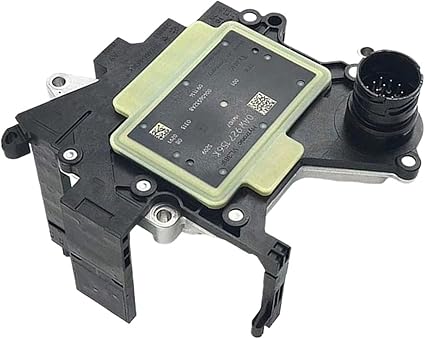

TEMIC VL381 thường đặt ngay trên thân hộp số hoặc gắn liền mạch điều khiển thủy lực (mechatronic).

---

II. Bảng thông số kỹ thuật TCU TEMIC VL381

---

III. Sơ đồ chân pinout TEMIC VL381 (chuẩn kỹ thuật)

⚙️ Lưu ý: Một số phiên bản hộp (như VL381.2) có thể khác sơ đồ chân từ pin 13–16. Nên tra cứu bằng mã phần mềm (SW) và mã phần cứng (HW) trước khi đấu nối hoặc nạp dữ liệu.

---

IV. DNhận biết hộp TCU bị lỗi nhờ Sơ Đồ Chân Pinout VAG TEMIC VL381

---

V. Danh sách các dòng xe sử dụng Sơ Đồ Chân Pinout VAG TEMIC VL381

1. Audi

• Audi A3 (8V) 1.4 / 1.8 TFSI DSG7

• Audi Q2 1.4 TFSI

• Audi TT (8S) 1.8 – 2.0 TFSI

2. Volkswagen

• VW Golf VII 1.4 / 1.8 TSI

• VW Passat B8 1.8 TSI DSG7

• VW Tiguan 1.4 TSI DSG7

3. Skoda

• Skoda Octavia III 1.4 / 1.8 TSI DSG7

• Skoda Superb 1.8 TSI

• Skoda Karoq, Kodiaq 1.4 TSI

4. SEAT

• SEAT Leon 1.4 / 1.8 TSI

• SEAT Ateca DSG7

🔍 Gợi ý kỹ thuật: Khi tra cứu phần mềm hộp TEMIC VL381, bạn nên đọc mã SW/HW qua ODIS Engineering để xác định đúng calibration, tránh nạp sai file.

---

VI. Tool hỗ trợ đọc – ghi – lập trình sử dụng Sơ Đồ Chân Pinout VAG TEMIC VL381

⚠️ Khuyến nghị:

• Khi ghi dữ liệu (write/flash), luôn giữ ổn định điện áp 13.5V – 14V.

• Không ngắt nguồn giữa chừng, tránh gây “brick” ECU.

• Sao lưu dữ liệu gốc (backup) trước khi thao tác.

---

VII. Câu hỏi thường gặp khi sử dụng Sơ Đồ Chân Pinout VAG TEMIC VL381 (FAQ)

1. TEMIC VL381 có thể dùng chung giữa Audi và VW không?
→ Có thể, nếu cùng mã phần cứng và phần mềm. Tuy nhiên, cần coding lại bằng ODIS cho đúng cấu hình xe.

2. Có thể đọc dữ liệu bằng KTAG không cần mở hộp không?
→ Không, với VL381 cần mở nắp và kết nối qua BDM/JTAG hoặc dùng tool Flex bench mode.

3. Lỗi “Gearbox Malfunction” có thể reset bằng VCDS không?
→ Chỉ tạm thời. Nếu lỗi phần cứng (solenoid, sensor) vẫn tồn tại, phải xử lý nguyên nhân gốc.

4. Có thể clone dữ liệu giữa hai hộp TEMIC VL381 khác nhau không?
→ Có, nếu cùng phiên bản phần cứng. Dùng PCMFlash hoặc Flex để sao chép EEPROM + Flash.

---

VIII. Kết luận

Hiểu rõ sơ đồ chân pinout, thông số kỹ thuật và công cụ đọc – ghi dữ liệu VAG TEMIC VL381 giúp kỹ thuật viên kiểm tra, lập trình và xử lý lỗi chính xác hơn. Hộp TEMIC VL381 đóng vai trò quan trọng trong hệ thống truyền động, đặc biệt trên các dòng xe Audi – VW – Skoda DSG7.

Để tránh rủi ro trong thao tác, nên tham khảo tài liệu kỹ thuật gốc VAG (ElsaWin, ODIS) và sử dụng thiết bị chuyên dụng chính hãng.

---
