Sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F

Sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F được cung cấp chi tiết trong bài viết này, kèm bảng chức năng tín hiệu từng chân, gợi ý công cụ đọc/ghi dữ liệu, giúp kỹ thuật viên thuận tiện trong quá trình kiểm tra và sửa chữa hệ thống điều khiển động cơ.

---

I. Tổng quan về ECU Mitsubishi Xpander MH8611F

ECU (Engine Control Unit) trên xe Mitsubishi Xpander mang mã MH8611F là bộ điều khiển trung tâm quản lý hoạt động của động cơ, hệ thống phun xăng, đánh lửa, cảm biến và nhiều chức năng điện tử khác.
Đây là dòng ECU thường gặp trên các đời Xpander sử dụng động cơ 1.5L MIVEC, hoạt động theo nguyên lý kiểm soát phản hồi từ cảm biến để tối ưu công suất và tiết kiệm nhiên liệu.

1. Vai trò chính của ECU MH8611F

• Điều khiển thời điểm đánh lửa và lượng phun nhiên liệu.

• Nhận và xử lý tín hiệu từ cảm biến (CKP, CMP, MAP, TPS, ECT…).

• Truyền dữ liệu đến hộp TCM (Transmission Control Module) và ABS.

• Giám sát lỗi và lưu mã DTC để hỗ trợ chẩn đoán qua cổng OBD-II.

---

II. Sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F

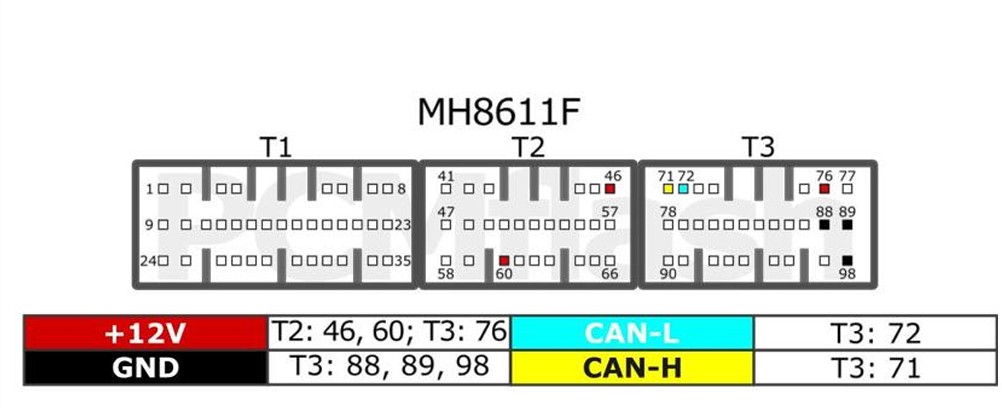

Dưới đây là bảng sơ đồ chân pinout cơ bản của hộp ECU MH8611F (tham khảo từ tài liệu kỹ thuật và thực tế kiểm tra):

Chân	Tên tín hiệu	Chức năng	Ghi chú
T2 – Pin 46, Pin 60 T3 – Pin 76	+12V	Nguồn dương 12V phụ	Cấp Nguồn ECU
T3 – Pin 88, Pin 89, Pin 98	GND	Mass/âm nguồn	Liên kết mass ECU & nguồn
T3 – Pin 72	CAN-H	Giao tiếp CAN High	Kết nối với interface
T3 – Pin 71	CAN-L	Giao tiếp CAN Low	Kết nối với interface

🔧 Lưu ý: Vị trí chân thực tế có thể thay đổi theo đời xe hoặc phiên bản ECU. Trước khi đo kiểm, nên tra lại sơ đồ chi tiết theo mã tem ECU và sơ đồ mạch điện chính hãng.

---

III. Cách xác định sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F

Để đọc đúng sơ đồ pinout ECU Mitsubishi Xpander MH8611F, kỹ thuật viên có thể thực hiện theo các bước:

1. Xác định tem mã ECU – Kiểm tra mã MH8611F trên hộp thật để đảm bảo đúng dòng xe.

2. Đọc sơ đồ mạch điện (EWD) – Dựa trên tài liệu kỹ thuật Mitsubishi hoặc phần mềm MUT-III, Alldata, Mitchell OnDemand.

3. Đo tín hiệu bằng đồng hồ số hoặc oscilloscope – So sánh dạng sóng và điện áp để xác định đúng chân tín hiệu.

4. Ghi chú sơ đồ thực tế – Dự phòng cho những lần kiểm tra sau hoặc đào tạo nội bộ.

---

IV. Dụng cụ hỗ trợ đọc và ghi dữ liệu dựa theo sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F

Dưới đây là các thiết bị thường được sử dụng để kết nối, đọc và ghi dữ liệu ECU Mitsubishi MH8611F:

---

V. Chẩn đoán lỗi ECU dựa trên sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F

---

VI. Dùng sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F để kiểm tra ECU hiệu quả

• Tránh đo nhầm chân tín hiệu: Sử dụng sơ đồ pinout đúng mã ECU.

• Không cấp nguồn trực tiếp 12V vào chân điều khiển.

• Sử dụng nguồn ổn định 12V-14V khi test bàn (bench test).

• Luôn xả tĩnh điện trước khi thao tác với mạch ECU.

---

VII. FAQ – Câu hỏi thường gặp

❓ ECU MH8611F có thể sửa được không?
✅ Có. Nhiều trung tâm sửa ECU có thể phục hồi mạch điều khiển nguồn, IC đánh lửa, hoặc lỗi truyền thông CAN.

❓ Có thể hoán đổi ECU Xpander sang xe khác cùng đời không?
⚠️ Không nên. Vì mỗi ECU có mã immobilizer, cần đồng bộ lại với hộp IMMO và chìa khóa.

❓ Dụng cụ nào phù hợp để đọc và ghi ECU Xpander dựa trên sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F nhanh nhất?
📘 Dụng cụ chuyên dụng như PCMFlash, MMC Flasher, hoặc DTS Monaco kết hợp sơ đồ pinout là hiệu quả nhất.

---

VIII. Kết luận

Sơ đồ chân pinout ECU Mitsubishi Xpander MH8611F là tài liệu quan trọng giúp kỹ thuật viên hiểu rõ chức năng từng chân, dễ dàng kiểm tra và chẩn đoán lỗi nhanh chóng. Việc nắm vững pinout không chỉ giúp tiết kiệm thời gian sửa chữa mà còn giảm rủi ro hư hỏng trong quá trình thao tác.

---
