Sơ Đồ Chân Pinout ECU Bosch MEV17.2.2 TC1767

Sơ Đồ Chân Pinout ECU Bosch MEV17.2.2 TC1767 dùng để làm gì? ECU Bosch MEV17.2.2 với vi xử lý Infineon TC1767 là dòng điều khiển động cơ xăng phun trực tiếp thường gặp trên BMW và MINI Cooper. Để tiến hành chẩn đoán, lập trình, sửa chữa ECU ngoài xe (bench/boot mode), việc nắm rõ sơ đồ chân pinout ECU là điều không thể thiếu.

Bài viết dưới đây sẽ cung cấp:

Bảng sơ đồ chân ECU MEV17.2.2 (nguồn, mass, CAN, IGN, BOOT).
Danh sách các dòng xe hỗ trợ.
Công dụng thực tế của sơ đồ pinout trong chẩn đoán, sửa chữa, tuning.

Bài viết liên quan:

Sơ Đồ Chân Pinout ECU Bosch MED17.0 TC1767

Sơ đồ chân pinout ECU Bosch MED17.1 TC1796

Sơ đồ chân pinout ECU Bosch MED17.2 TC1796

Các dòng xe sử dụng ECU Bosch MEV17.2.2 TC1767

ECU Bosch MEV17.2.2 được lắp trên nhiều mẫu xe BMW & MINI, cụ thể:

🚗 Dòng MINI Cooper (R Series)

MINI Cooper R55 (Clubman)
MINI Cooper R56 (Hatchback)
MINI Cooper R57 (Convertible)
MINI Cooper R58 (Coupé)
MINI Cooper R59 (Roadster)
MINI Countryman R60
MINI Paceman R61

🚙 Dòng BMW

BMW 1 Series (E87, E88)
BMW 3 Series (E90, E91, E92, E93 – một số phiên bản động cơ xăng N12/N14/N16)
BMW X1 (E84 – động cơ xăng nhỏ)

⚠️ Lưu ý: ECU có thể thay đổi theo thị trường, năm sản xuất và mã động cơ, do đó cần đối chiếu tem Bosch số seri (0 261 S0 …) hoặc DME code để xác nhận chính xác Sơ đồ chân pinout ECU Bosch MEV17.2.2 TC1767.

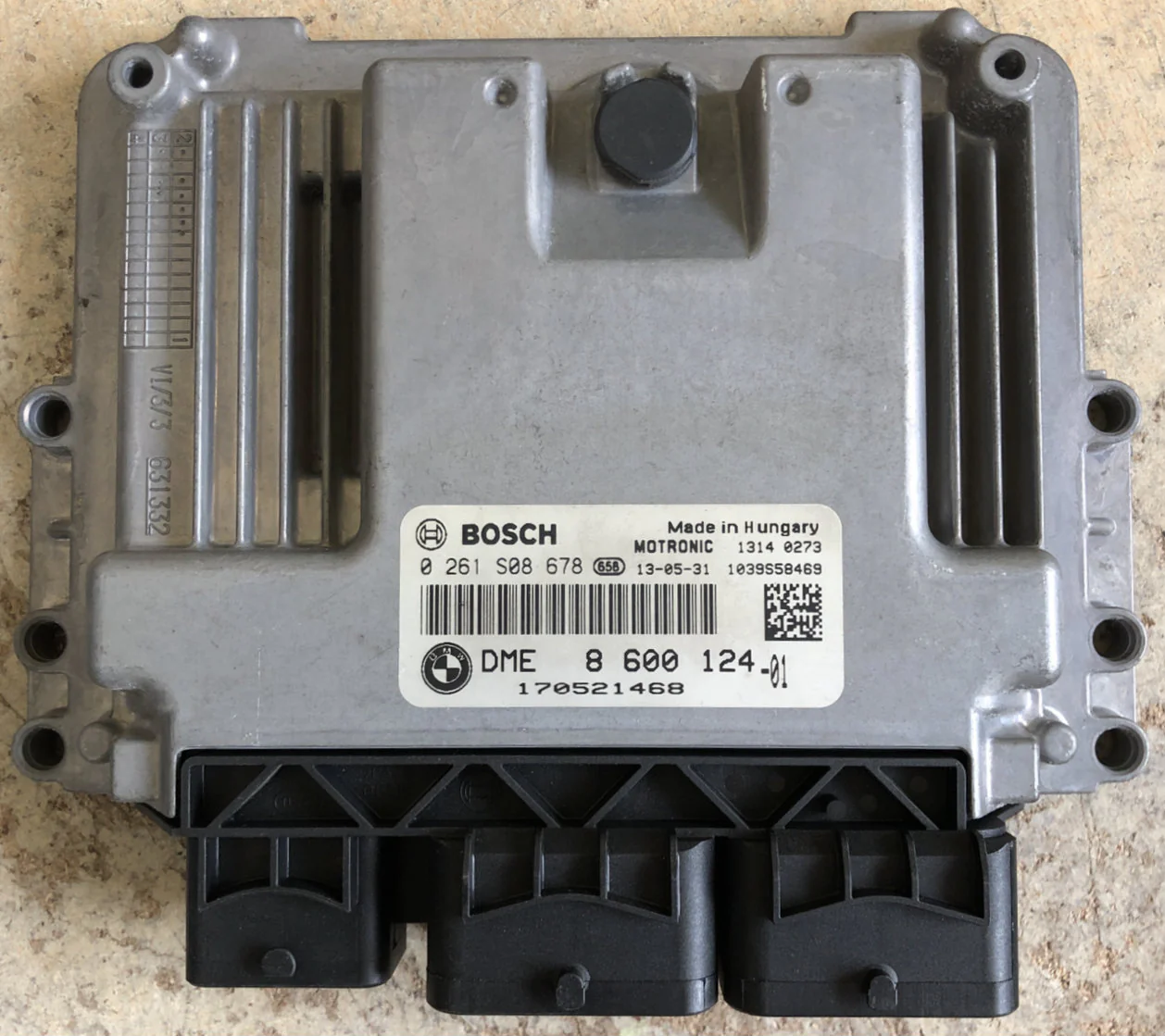

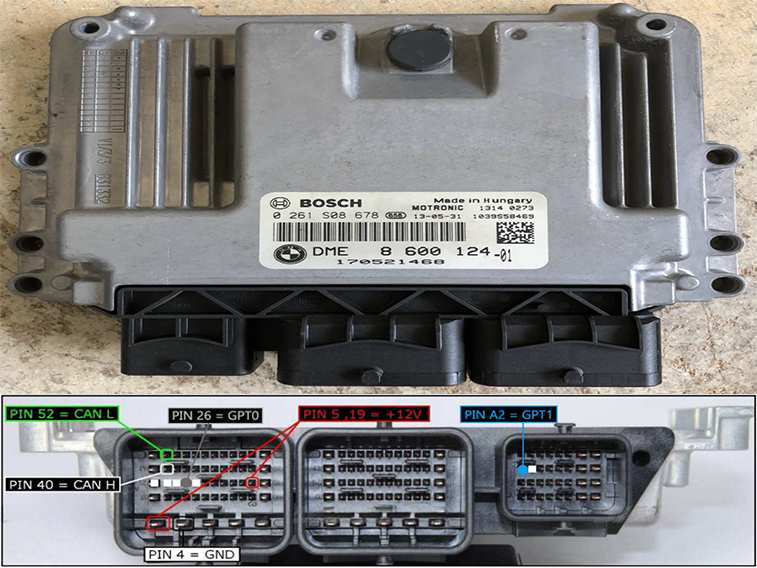

Sơ đồ chân pinout ECU Bosch MEV17.2.2 TC1767

Bảng pinout ECU MEV17.2.2 (tham khảo)

Chân	Tên tín hiệu	Chức năng	Ghi chú
T3 – Pin 5	VBAT +12V	Nguồn dương 12V chính	Cấp song song với chân 19
T3 – Pin 19	VBAT +12V	Nguồn dương 12V phụ	Dùng ổn định ECU
T3 – Pin 4	GND	Mass/âm nguồn	Liên kết mass ECU & nguồn
T3 – Pin 40	CAN-H	Giao tiếp CAN High	Kết nối với interface
T3 – Pin 52	CAN-L	Giao tiếp CAN Low	Dùng cùng chân 40
T3 – Pin 26	GPT0	Dùng cho một số phương pháp đọc/ghi Tricore	Một số tool yêu cầu
T1 – Pin A2	GPT1	Dùng cho một số phương pháp đọc/ghi Tricore	Một số tool yêu cầu

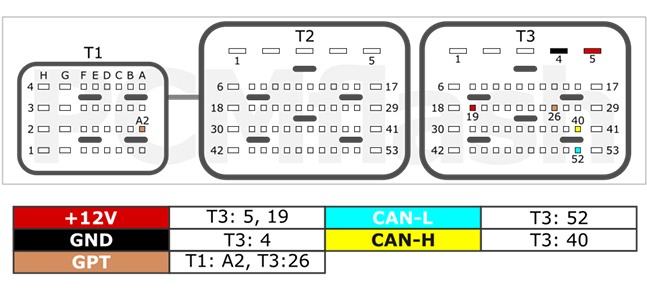

pinout Bosch MEV17.2.2 TC1767

Sơ Đồ Chân Pinout ECU Bosch MEV17.2.2 TC1767

Công dụng của Sơ đồ chân pinout ECU Bosch MEV17.2.2 TC1767

Việc nắm rõ sơ đồ chân ECU Bosch MEV17.2.2 mang lại nhiều ứng dụng trong thực tế:

Bench test ECU ngoài xe
- Giúp kỹ thuật viên cấp nguồn, kết nối CAN trực tiếp với ECU mà không cần gắn lên xe.
- Phát hiện lỗi phần cứng hoặc phần mềm nhanh hơn.
Chẩn đoán & sửa chữa ECU
- Kết nối với máy chẩn đoán (ISTA, Autel, Launch, vv.) để đọc mã lỗi, kiểm tra cảm biến/actuator.
- Xác định ECU chết nguồn, hư CAN hoặc không giao tiếp.
Lập trình – nạp lại ECU (ECU programming)
- Dùng với các thiết bị chuyên dụng (Ktag, PCMflash, Hexprog, Dimsport New Trasdata).
- Cho phép đọc/ghi firmware, remap, tuning công suất.
Khôi phục ECU lỗi (ECU recovery)
- Khi ECU bị lỗi phần mềm hoặc gián đoạn cập nhật, có thể dùng pinout để đưa vào chế độ BOOT và nạp lại file gốc.

Lưu ý an toàn khi sử dụng Sơ đồ chân pinout ECU Bosch MEV17.2.2 TC1767

Luôn dùng nguồn có giới hạn dòng 2–5A để bảo vệ ECU.
Đối chiếu đúng mã số Bosch/DME trước khi đấu nối.
Sử dụng sơ đồ pinout cho mục đích sửa chữa, nghiên cứu hợp pháp.
Khi cần boot mode, nên tuân theo tài liệu của thiết bị lập trình chuyên dụng.

FAQ – Câu hỏi thường gặp

1. Pinout này có giống nhau cho tất cả ECU MEV17.2.2 không?
👉 Không, vẫn có khác biệt nhỏ tuỳ mã phần cứng và thị trường.

2. Nếu đấu nguồn rồi mà ECU không giao tiếp thì sao?
👉 Kiểm tra lại IGN/KL15 (chân 26). Nếu vẫn không kết nối, cần dùng BOOT mode.

3. Có thể dùng Sơ đồ chân pinout ECU Bosch MEV17.2.2 TC1767 này để remap ECU MINI/BMW không?
👉 Có, nhưng cần thiết bị chuyên dụng và file chuẩn. Việc tuning cần kỹ thuật cao để tránh hư ECU.

Kết luận

Sơ đồ chân ECU Bosch MEV17.2.2 TC1767 là tài liệu cực kỳ hữu ích cho kỹ thuật viên ô tô khi thực hiện bench test, chẩn đoán, lập trình hoặc khôi phục ECU. Việc nắm rõ cách đấu nguồn, mass, CAN, IGN và BOOT giúp tiết kiệm thời gian, tránh rủi ro và tăng hiệu quả công việc.
