Renew hộp ISM W221 - Sơ đồ chân pinout chi tiết

Renew hộp ISM W221 như thế nào? Bài viết hướng dẫn chi tiết renew ISM W221 dựa vào sơ đồ chân pinout – một phần quan trọng trong hệ thống truyền động xe Mercedes S-Class. Nội dung bao gồm sơ đồ kết nối, tín hiệu CAN, nguồn cấp, dấu hiệu lỗi thường gặp và giải pháp sửa chữa, giúp kỹ thuật viên dễ dàng renew, test hoặc thay thế hộp ISM nhanh chóng, an toàn và hiệu quả.

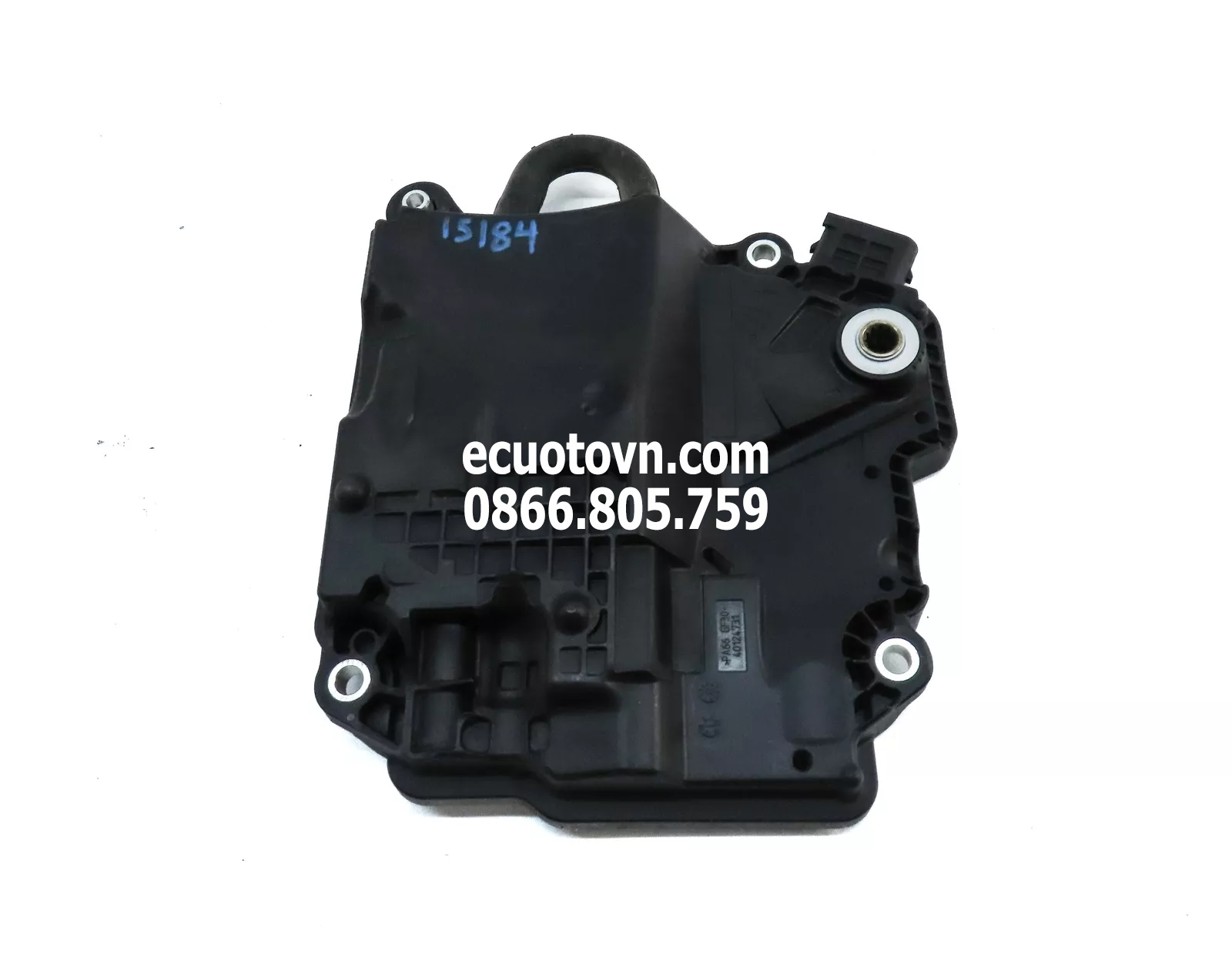

Hộp chọn số ISM Mercedes W221 S300 S350 S500 S600 S63

Sơ đồ chân pinout Renew ISM W221 là gì?

Hộp ISM (Intelligent Servo Module) hay còn gọi là hộp chọn số điện tử, được lắp trên các dòng Mercedes S-Class W221, đảm nhiệm chức năng điều khiển cần số và tín hiệu truyền đến hộp điều khiển hộp số (TCU/EGS).

Khi cần renew hoặc lập trình lại hộp ISM, kỹ thuật viên cần nắm rõ sơ đồ chân pinout để kết nối thiết bị chẩn đoán hoặc cấp nguồn thử nghiệm.

Tầm quan trọng của sơ đồ chân pinout để renew hộp ISM W221

Việc hiểu đúng pinout hộp ISM không chỉ giúp tránh đấu sai gây hỏng hộp, mà còn hỗ trợ trong:

Quá trình renew hoặc reset hộp để cài lại cho xe khác.
Thực hiện test trên bàn (bench test) trước khi lắp vào xe.
Dò lỗi các đường CAN, nguồn, mass hoặc tín hiệu cần số.

Khi không có sơ đồ chính xác, kỹ thuật viên dễ gặp lỗi như “ISM not responding”, “CAN Communication Fault” hoặc “No Gear Engagement”.

Cấu tạo và chức năng hộp chọn số ISM W221

Hộp ISM gồm 3 phần chính:

Module điều khiển điện tử (ECU ISM) – xử lý tín hiệu điều khiển.
Motor Servo – thực hiện thao tác chuyển vị trí cần số.
Bộ truyền tín hiệu CAN và nguồn cấp.

Trong quá trình renew, kỹ thuật viên cần cấp nguồn đúng và đảm bảo tín hiệu CAN hoạt động ổn định.

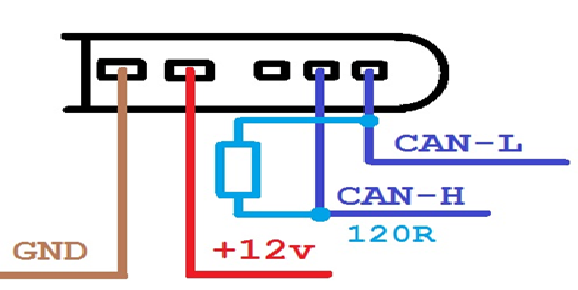

Bảng sơ đồ chân pinout để Renew Hộp ISM W221

Số chân (Pin)	Ký hiệu	Chức năng	Ghi chú khi renew
4	+30	Nguồn dương 12V (Battery)	Cấp nguồn chính
5	31	Mass (GND)	Nối mass chung
2	CAN High	Tín hiệu CAN H	Kết nối với thiết bị chẩn đoán
1	CAN Low	Tín hiệu CAN L	Kết nối với thiết bị chẩn đoán

renew hộp ISM W221

💡 Lưu ý: Khi renew hộp ISM W221 bằng thiết bị như DTS Monaco, Vediamo, hoặc CGDI MB, cần cấp nguồn ổn định 12.0 – 12.5V và đấu đúng thứ tự CAN H – CAN L để tránh lỗi “No Communication”.

Quy trình Renew hộp ISM W221 cơ bản

Kết nối hộp ISM ra ngoài xe và đặt trên bàn test.
Đấu dây pinout theo sơ đồ trên, đảm bảo nguồn ổn định.
Kết nối thiết bị chẩn đoán (DTS Monaco, Vediamo, vv).
Thực hiện renew hoặc virgin hóa hộp, xoá dữ liệu cũ.
Lập trình lại theo xe mới hoặc test trước khi lắp.

Sau khi renew thành công, hộp ISM có thể được cài đặt lại trên xe khác cùng đời hoặc dòng tương thích (ví dụ S-Class, CL-Class…).

Dấu hiệu hộp chọn số ISM W221 bị lỗi

Dấu hiệu	Nguyên nhân có thể	Giải pháp đề xuất
Không vào được số	Mất nguồn hoặc lỗi servo motor	Kiểm tra pinout nguồn và mass
Không giao tiếp với thiết bị	Lỗi đường CAN hoặc hộp chết	Renew hoặc thay thế hộp
Báo lỗi “Gear Selector Fault”	Dữ liệu ISM lỗi hoặc chưa coding	Thực hiện renew và coding lại
Xe chỉ vào số N	Cảm biến vị trí lỗi	Kiểm tra tín hiệu vị trí P/N
Đèn check trên taplo sáng	Lỗi giao tiếp giữa ISM – TCU	Kiểm tra dây CAN và nguồn

Kinh nghiệm thực tế khi renew hộp ISM W221

Luôn kiểm tra sơ đồ pinout theo đúng mã hộp ISM cụ thể (VD: A221 545 01 32).
Sử dụng nguồn cấp ổn định, tránh dao động điện áp khi renew.
Khi dùng DTS Monaco, chọn ECU Variant chính xác để tránh lỗi “No reply”.
Nếu hộp ISM đã từng bị nước vào, cần làm sạch và sấy khô mạch trước khi cấp điện.

Câu hỏi thường gặp (FAQ)

1. Có thể dùng hộp ISM W221 cho dòng khác không?
→ Có thể, nhưng phải renew (xóa dữ liệu cũ) và coding lại theo xe mới.

2. Khi renew có cần tháo motor servo không?
→ Không cần, chỉ cần kết nối đúng chân pinout để thao tác trên phần mềm.

3. Renew bằng thiết bị nào tốt nhất?
→ Các công cụ phổ biến như DTS Monaco, Vediamo, CGDI MB, VVDI MB đều hỗ trợ renew ISM hiệu quả.

4. Khi renew bị mất kết nối giữa chừng có sao không?
→ Có thể khiến hộp “brick” – cần nạp lại firmware hoặc renew lại từ đầu.

Kết luận

Việc nắm rõ sơ đồ chân pinout Renew hộp chọn số ISM W221 là yếu tố quan trọng giúp kỹ thuật viên thao tác an toàn và hiệu quả khi làm việc với hệ thống chọn số điện tử của Mercedes.
