Pinout ECU Bosch MED 17.5.5 Audi – Sơ đồ chân và thông tin đầy đủ

Bạn đang tìm kiếm sơ đồ chân pinout ECU Bosch MED 17.5.5 cho các dòng xe Audi? Bài viết này sẽ giúp bạn hiểu rõ về cấu trúc, chức năng các chân (pin), cũng như liệt kê các dòng xe Audi phổ biến sử dụng loại ECU này. Đây là tài liệu rất hữu ích cho các kỹ thuật viên ô tô, chuyên viên chẩn đoán điện – điện tử, hoặc những ai đang học nghề sửa chữa xe Audi.

Sản phẩm liên quan:

Hộp ECU Bosch MED17.5.5

✅ ECU Bosch MED 17.5.5 là gì?

ECU Bosch MED 17.5.5 là một dòng ECU (Engine Control Unit) được thiết kế để điều khiển động cơ xăng trực tiếp, thường thấy trong các xe Audi sử dụng công nghệ phun xăng trực tiếp (FSI, TFSI). ECU này tích hợp nhiều chức năng điều khiển, bao gồm đánh lửa, nhiên liệu, kiểm soát khí thải và nhiều hệ thống hỗ trợ động cơ khác. Do Hộp ECU MED 17.5.5 được trang bị trên nhiều dòng xe Audi nên việc sở hữu sơ đồ chân pinout ECU Bosch MED 17.5.5 là cần thiết

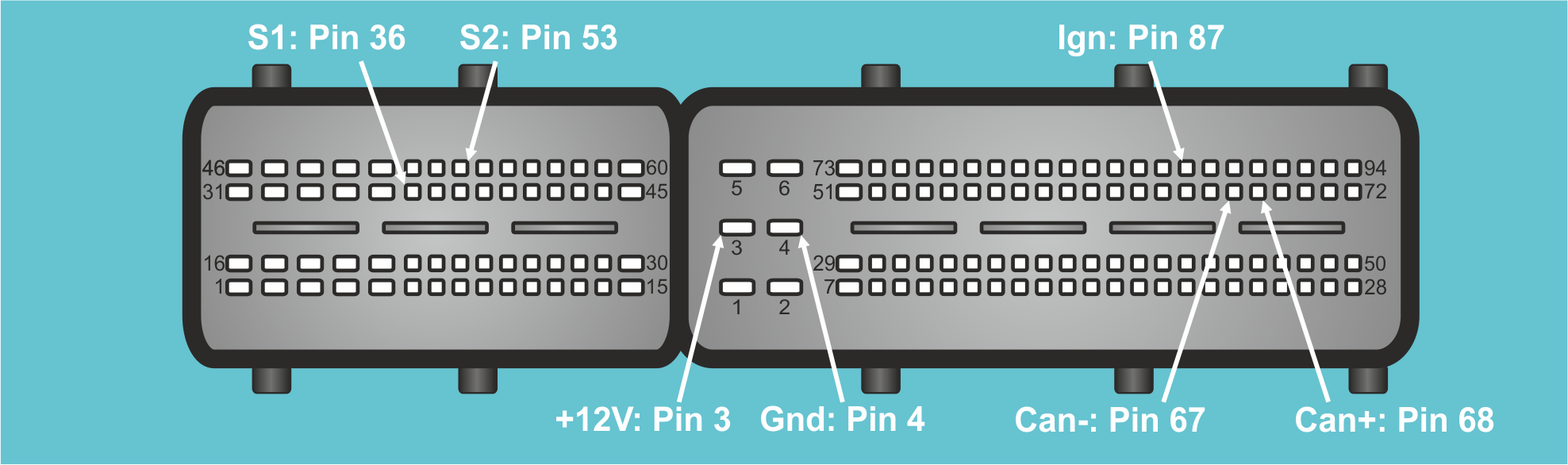

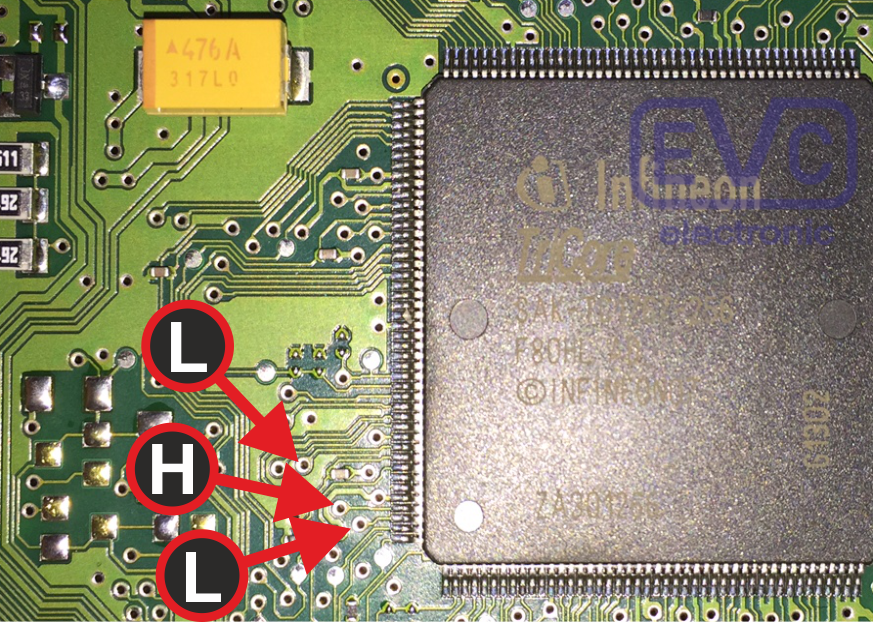

✅ Pinout ECU Bosch MED 17.5.5 – Sơ đồ chân ECU chi tiết

Dưới đây là một số chân (pin) quan trọng trong ECU Bosch MED 17.5.5:

Số chân	Tín hiệu	Chức năng
T94 – Pin 3	+12V	Nguồn cấp ECU
T94 – Pin 4	GND	Mass (âm) ECU
T94 – Pin 68	CAN-H	Giao tiếp mạng CAN High
T94 – Pin 67	CAN-L	Giao tiếp mạng CAN Low
T94 – Pin 87	IGN	Tín hiệu bật khóa điện
T60 – Pin 36	S1	Giao tiếp chẩn đoán OBD truyền thống
T60 – Pin 53	S2	Các chân điều khiển kim phun, đánh lửa, cảm biến MAP, MAF, O2…

👉 Lưu ý: Tùy vào từng phiên bản xe và dây dẫn cụ thể, sơ đồ chân có thể thay đổi một chút. Để chắc chắn, nên tra tài liệu sửa chữa chính hãng hoặc sử dụng phần mềm chẩn đoán chuyên dụng như ODIS, VCDS, DTS Monaco.

🚗 Các dòng xe Audi sử dụng ECU Bosch MED 17.5.5

ECU Bosch MED 17.5.5 thường được tìm thấy trong các mẫu xe Audi sử dụng động cơ 1.8 TFSI hoặc 2.0 TFSI đời từ 2008–2015. Một số dòng xe phổ biến bao gồm:

Audi A3 (8P) – 1.8 TFSI / 2.0 TFSI
Audi A4 (B8) – 1.8 TFSI / 2.0 TFSI
Audi A5 (8T) – 1.8 TFSI / 2.0 TFSI
Audi TT (8J) – 1.8 TFSI / 2.0 TFSI
Audi Q3 – Một số phiên bản sử dụng động cơ 2.0 TFSI
Audi Passat CC – Dùng chung hệ thống ECU và động cơ (nền tảng VW/Audi)

Để sửa chữa các dòng xe trên bạn nên biết Sơ đồ chân Pinout ECU Bosch MED 17.5.5

💡 Tài liệu kỹ thuật & phần mềm hỗ trợ

Để làm việc với ECU MED 17.5.5 hiệu quả, bạn nên có những phần mềm hỗ trợ sơ đồ chân pinout ECU Bosch MED 17.5.5:

Tài liệu wiring diagram từ Audi hoặc ElsaWin
Phần mềm chẩn đoán như VCDS, ODIS, hoặc các công cụ chuyên sâu như DTS Monaco, Vediamo
Thiết bị phần cứng hỗ trợ như VAS 5054A, OpenPort 2.0, hoặc các máy chẩn đoán đa năng

📌 Tổng kết

Việc nắm rõ sơ đồ chân pinout ECU Bosch MED 17.5.5 sẽ giúp kỹ thuật viên dễ dàng kiểm tra tín hiệu, đấu nối mô phỏng ECU trên bàn test, lập trình lại (reflash), hoặc xử lý các lỗi động cơ một cách hiệu quả hơn. Nếu bạn đang làm việc trong lĩnh vực sửa chữa xe Audi hoặc học nghề điện ô tô, đừng bỏ qua sơ đồ quan trọng này.

👉 Hãy lưu bài viết hoặc chia sẻ với cộng đồng kỹ thuật viên để cùng học hỏi và phát triển nhé!

Nếu bạn cần file sơ đồ PDF, phần mềm tra sơ đồ hoặc hỗ trợ cấu hình ECU, hãy comment hoặc inbox trực tiếp để được hỗ trợ miễn phí!
